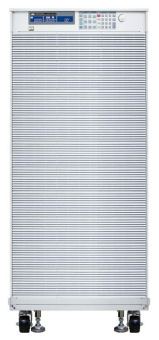

Нагрузка электронная АКИП-1361

Входные параметры нагрузки: постоянное напряжение до 1000, ток до 600 А, мощность до 60 кВт;
5 режимов работы нагрузки: стабилизация напряжения, стабилизация силы тока, стабилизация электрического сопротивления, стабилизация электрической мощности, динамический режим работы с регулируемой скоростью нарастания нагрузки (50 мкс … 10 с);

Подробнее

Производитель: АКИП

Номер в реестре: № 60110-15 до: 13.03.20 г.

Короткое название: АКИП-1361

Цена по запросу

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Информация на сайте предоставлена в ознакомительных целях. Характеристики приборов, цены, наличие на складе, года изготовления уточняйте по телефонам у менеджеров.

Радиоизмерительные приборы Нагрузки электронные

Описание

Описание

Входные параметры нагрузки: постоянное напряжение до 1000, ток до 600 А, мощность до 60 кВт;
5 режимов работы нагрузки: стабилизация напряжения, стабилизация силы тока, стабилизация электрического сопротивления, стабилизация электрической мощности, динамический режим работы с регулируемой скоростью нарастания нагрузки (50 мкс … 10 с);
Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов);
Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме);
4-х проводная схема подключения;
Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP);
Внутренняя память 150 ячеек (профили состояний);
Интерфейс (опции): RS232, LAN, GPIB, USB (только взамен).

Технические характеристики нагрузки электронной программируемой АКИП-1361:

Параметр	АКИП-1358		АКИП-1359		АКИП-1360		АКИП-1361
Входные параметры
Напряжение на нагрузке	0 – 600 В				0 – 1000 В
Ток в нагрузке	0 – 21 А	0 – 210 А	0 – 24 А	0 – 240 А	0 – 50 А	0 – 500 А	0 – 60 А	0 – 600 А
Мощность	50 кВт		60 кВт		50 кВт		60 кВт
Минимальный Uвх при максимальном токе	20 В
Режим стабилизации напряжения
Диапазон установки	0 – 600 В				20 – 1000 В
Дискретность установки	10 мВ				16 мВ
Погрешн. установки	±(0,05%Uуст+0,05%Uконечн)
Режим стабилизации электрического сопротивления
Диапазон установки	8571 – 2,857 Ом / 2,857 – 0,0286 Ом		7500 – 2,5 Ом / 2,5 – 0,025 Ом		25000 – 2 Ом / 2 – 0,04 Ом		2000 – 1,666 Ом / 1,666 – 0,0333 Ом
Дискретность установки	5,83 мкСм / 47,7 мкОм		6,66 мкСм / 47,7 мкОм		8 мкСм / 32 мкОм		10 мкСм / 27,8 мкОм
Погрешность установки	±(0,2%Rуст+0,2%Rконечн)
Режим стабилизации силы тока, статический режим
Диапазон установки	21 А / 210 А		24 А / 240 А		50 А / 500 А		80 А / 800 А
Дискретность установки	0,35 мА / 3,5 мА		0,4 мА / 4 мА		0,8 мА / 8 мА		1 мА / 10 мА
Погрешность установки	±(0,1%Iуст+0,2%Iконечн)
Режим стабилизации электрической мощности
Диапазон установки	5 / 50 кВт		6 / 60 кВт		5 / 50 кВт		6 / 60 кВт
Дискретность установки	0,08 / 0,8 Вт		0,1 / 1 Вт		0,08 / 0,8 Вт		0,1 / 1 Вт
Погрешность установки	±(0,5%Pуст+0,5%Pконечн)
Режим стабилизации силы тока, динамический режим
Диапазон периода переключения нагрузки	50 мкс - 9,999 мс / 99,99 мс / 999,9 мс / 9999 мс
Дискретная установка периода	0,001мс /0,01 мс / 0,1 мс / 1 мс
Погрешность	1 мкс/10 мкс/ 100 мкс/ 1 мс + 50 ppm
Диапазон скорости	16,8 мА – 1,05 А/мкс		19,2 мА – 1,2 А/мкс		0,04 – 2,5 А/мкс		0,048 – 3 А/мкс
Изменения силы тока	168 мА – 10,5 А/мкс		192 мА – 12 А/мкс		0,4 – 25 А/мкс		0,48 – 30 А/мкс
Разрешение	4,2 / 42 мА/мкс		4,8 / 48 мА/мкс		0,01 / 0,1 А/мкс		0,012 / 0,12 А/мкс
Диапазон установки тока	0 – 21 А / 21 – 210 А		0 – 24 А / 24 – 240 А		0 – 50 А / 50 – 500 А		0 – 60 А / 60 – 600 А
Разрешение	0,35 мА / 3,5 мА		0,4 мА / 4 мА		0,8 мА / 8 мА		0,8 мА / 8 мА
Погрешность	± (0,1%*уст.знач. + 0,2% от диапазона)
Измерение напряжения
Диапазон измерения	0 – 60 В / 60 – 600 В				0 – 100 В / 100 – 1000 В
Разрешение	1 мВ / 10 мВ				1,6 мВ / 16 мВ
Погрешность	±(0,025%Uизм+0,025%Uконечн)
Измерение силы тока
Диапазон измерения	0 – 21 А / 21 – 210 А		0 – 24 А / 24 – 240 А		0 – 50 А / 50 – 500 А		0 – 60 А / 60 – 600 А
Разрешение	0,35 мА/ 3,5 мА		0,4 мА/ 4 мА		0,8 мА/ 8 мА		1 мА/ 10 мА
Измерение мощности
Пределы измерения	5 / 50 кВт		6 / 60 кВт		5 / 50 кВт		6 / 60 кВт
Разрешение	0,1 / 1 Вт
Погрешность	±(0,125%Pизм+0,125%Pконечн)
Общие данные
Интерфейс	опционально: RS-232, USB, GPIB, LAN (1 слот для установки)
Потребляемая мощность	5450 ВА		6200 ВА		5450 ВА		6200 ВА
Габаритные размеры (мм)	1360x853x766		1513x853x766		1360x853x766		1513x853x766
Масса	510 кг		630 кг		510 кг		630 кг

Примечание: вольтметр нагрузки отображает среднеквадратическое значение измеряемого напряжения.

Комплект поставки АКИП-1361

№	Наименование	Количество
1.	Нагрузка электронная программируемая АКИП-1361	1
