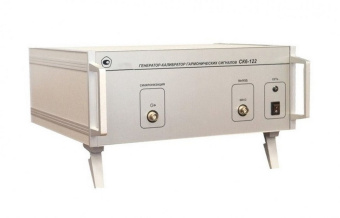

Генератор-калибратор гармонического сигнала СК6-122

Производитель: Россия

Генератор-калибратор предназначен для воспроизведения гармонических сигналов с заданными нормированными значениями амплитуды и частоты, а также сигналов с заданными нормированными значениями амплитуды и частоты первой гармоники и коэффициента гармоник Кг

Подробнее

Производитель: Россия

Номер в реестре: 46781-11

Поверка включена в стоимость

575 000 ₽

- +

В корзину

Купить в 1 клик

Информация на сайте предоставлена в ознакомительных целях. Характеристики приборов, цены, наличие на складе, года изготовления уточняйте по телефонам у менеджеров.

Радиоизмерительные приборы Измерители нелинейных искажений

Описание
Документация

Описание

Генератор-калибратор гармонического сигнала СК6-122 предназначен:

для воспроизведения гармонических сигналов с заданными нормированными значениями амплитуды и частоты, сигналов с нормированными значениями амплитуды и частоты первой гармоники и коэффициента гармоник Кг;
воспроизведения гармонических сигналов в многотоновом режиме с нормированными значениями амплитуды и частоты;
поверки рабочих эталонов 2-го разряда по действующей ГПС, а также рабочих СИ коэффициента гармоник (измерителей нелинейных искажений).

Генератор-калибратор СК6-122 работает под управлением внешней ПЭВМ по интерфейсу USB. В приборе реализован цифровой синтез сигналов. 16-ти разрядный ЦАП преобразует по командам ПЭВМ задаваемые в цифровом коде значения частоты, напряжения и фазовых сдвигов гармонических составляющих сигнала в выходные аналоговые величины, усиливаемые малошумящим усилителем, сигнал с которого поступает на выходной резистивный ступенчатый аттенюатор.

Основные технические характеристики СК6-122:

Диапазон частот первой гармоники в режиме воспроизведения Кг, кГц	0,001 … 200
Диапазон воспроизводимых значений Кг, %	0,001 … 100
Минимальный шаг воспроизводимых значений Кг, %	0,001
Пределы допускаемой абсолютной погрешности воспроизведения Кг в частотном и динамическом диапазонах , %	от 0,0003 до 1 %
Точность установки частоты первой гармоники, Гц	0.024
Диапазон выходного напряжения, В	0 … 10

Руководство по эксплуатации с методикой поверки СК6-122
Свидетельство об утвердении СИ СК6-122
