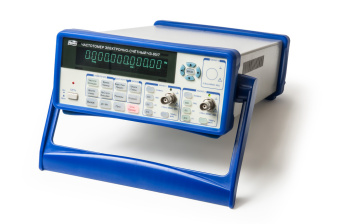

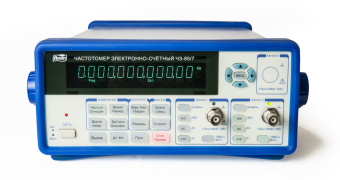

Частотомер Ч3-85/7
- Диапазон измерений: 1 мГц … 200 МГц (Опции: до 3/ 6,5/ 12,4/ 16 ГГц)
- Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности, времени нарастания/ спада, счет импульсов
- Вольтметр напряжения постоянного смещения
- Стандартное число каналов (до 200 МГц): 2 изм. входа
- Вх. внешней опорной частоты (5 / 10 МГц), выход внутр. ОГ (10 МГц)
- Погрешность опорного источника: 2x10-7 /год, опции: 5x10-8 , 5x10-10
Подробнее
Производитель: АКИП
Короткое название: Ч3-85/7
Альтернативное название: АКИП Ч3-85 7
Цена калибровки: 7710 руб.
165 679 ₽
-
+
Информация на сайте предоставлена в ознакомительных целях. Характеристики приборов, цены, наличие на складе, года изготовления уточняйте по телефонам у менеджеров.
- Описание
- Документация
-
Описание
- Диапазон измерений: 1 мГц … 200 МГц (Опции: до 3/ 6,5/ 12,4/ 16 ГГц)
- Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности, времени нарастания/ спада, счет импульсов
- Вольтметр напряжения постоянного смещения
- Стандартное число каналов (до 200 МГц): 2 изм. входа
- Вх. внешней опорной частоты (5 / 10 МГц), выход внутр. ОГ (10 МГц)
- Погрешность опорного источника: 2x10-7 /год, опции: 5x10-8 , 5x10-10
- Статистика для частотных измерений (среднее, минимум, максимум, относительные значения (PPM), СКО, девиация Аллана)
- Автоматический допусковый контроль для частотных измерений (верхний/ нижний порог – 2 режима индикации)
- Память на 15 профилей настроек
- Макс. разрешение индикатора: 12 разрядов
- Фильтр НЧ, вх. аттенюатор (1х, 10х)

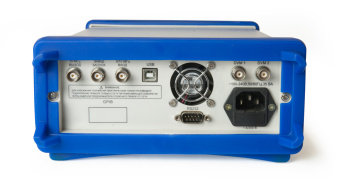

- Интерфейсы: USB (на задней панели) и RS-232, GPIB (опция)
Основные технические характеристики прибора Ч3-85/7:ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ 43-85/7 КАНАЛ 1 Диапазон частот Период Динамический диапазон Связь по входу Вх.сопротивление Фильтр НЧ 1 МГц ... 200 МГц 5 не ... 1000 с 50 мВскз ... 1 Вскз (синус), 150 мВпик-пик ... 4,5 Впик-пик (импульс) АС или DC (открытый или закрытый вход) 1 МОм/ 35 пФ или 50 Ом До 100 кГц (-20 дБ для частот >1 МГц) КАНАЛ 2 Диапазон частот Период Динамический диапазон Вх. сопротивление Связь по входу Фильтр НЧ 1 мГц ... 200 МГц 5 не ... 1000 с 50 мВскз ... 1 Вскз (синус), 150 мВпик-пик ... 4,5 Впик-пик (импульс) 1 МОм/ 35 пФ или 50 Ом АС или DC (открытый или закрытый вход) До 100 кГц (-20 дБ для частот >1 МГц) КАНАЛ 3 (ОПЦИЯ) Диапазон частот Опция 1: 100 МГц ... 3 ГГц; Опция 2: 200 МГц ... 6,5 ГГц; Опция 3: 6,5 ГГц ... 12,4 ГГц; Опция 4: 6,5 ГГц ... 16 ГГц Входное напряжение Вх. сопротивление Связь по входу Опция 1: -27 дБм ...+19 дБм; Опция 2: 200 МГц ... 400 МГц £ -15 дБм ... +13 дБм; 400 МГц ... 6,5 ГГц £ -20 дБм ... +13 дБм; Опция 3: -18 дБм ...+10 дБм; Опция 4: 6,5 ГГц ...12,4 ГГц £ -18 дБм ...+10 Бм; 12,4 ГГц ...16 ГГц £ -15 дБм...+10 дБм 50 Ом, (разъем тип N - розетка) АС (закрытый вход) ПАРАМЕТРЫ ВХОДА Аттенюатор Защита по входу х1, *10 (измерение вх. напряжения и ослабл. уровня схемы запуска) 50 Ом: 5 Вскз 1 МОм: 0 ... 3,5 кГц - 350 В (DC + АСпик); > 100 кГц - 5 Вскз; Опция 4: +25 дБм ВОЛЬТМЕТР Диапазон измерений Сопротивление входа Погрешность измерения ±1,999 В пост./ ±19,99 Впост / Авто 1 МОм ±0,6 %*1!конечное ИЗМЕРИТЕЛЬНЫЕ ФУНКЦИИ Врем, интервалы (кан. 1 и 2) Длит, импульса Скважн. импульсов Счет импульсов Фазовый сдвиг Отношен, частот 0 - 10000 с 10 не ... 5000 с 1 ... 99 % 0 ... 1x10,э 0е ... 360е Кан1/ Кан2 ОПОРНЫЙ ГЕНЕРАТОР 10 МГЦ Тип ОГ Стандартный (погрешность < 5 х 10"®/ старение в год < 2 х 10*7), Опция 101 (погрешность < 1 х 10'®/ старение в год < 5 х 10'®) Стандарт частоты рубидиевый FE-5680A: (погрешность < 5 х 10*11/ старение в год < 5 х Ю'10) ОБЩИЕ ДАННЫЕ Интерфейс Память Напряжение питания Габаритные размеры Масса Комплект поставки USB (на задней панели); RS-232 (GPIB - Опция 5) 15 профилей настроек (запись/вызов) 100...240 В, 50/60 Гц; <35 ВА 375 х 105 * 235 мм 4,2 кг Шнур питания (1), кабель BNC (1), РЭ Примечание: При установке опий с максимальной частотой до 3 ГГц включительно частотомер имеет измерительный канал с разъемом типа BNC. При установке опций 6,5/12,4/16 ГГц - используется входной разъем типа N.
