Анализатор спектра DSA1030

Частотный диапазон 9 кГц…3 ГГц

Подробнее

Производитель: RIGOL

Короткое название: DSA1030

Альтернативное название: Анализатор спектра DSA1030

Снят с производства

Цена по запросу

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Информация на сайте предоставлена в ознакомительных целях. Характеристики приборов, цены, наличие на складе, года изготовления уточняйте по телефонам у менеджеров.

Описание
Характеристики
Комплектация

Описание

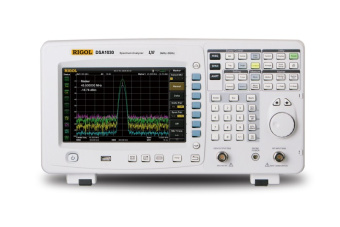

Rigol DSA-1030 анализатор спектра сигналов с встроенным трекинг генератором легкий и компактный измерительный прибор с первоклассными для портативных приборов функциональными возможностями. Применение цифровой технологии преобразования частоты (ПЧ) гарантирует надежность и соответствие наиболее высоким требованиям ВЧ применений.

Особенности анализатор спектра DSA 1030:
- Рабочий диапазон частот: от 9 кГц… до 3,5 ГГц
- Минимальный уровень собственных шумов (DANL): — 148 дБм
- Плотность фазовых шумов: < — 88 дБн/Гц # 10 кГц
- Точность по амплитуде: <1,0 дБ
- Минимальное разрешение фильтра ПЧ: 10 Гц
- Трекинг-генератор до 3 ГГц (опция)
- Возможность батарейного питания: до 3-х часов непрерывной работы (опция)
- Расширенный набор измерительных функций и автоматических измерений
- Большой (8,5’’; 800х600 мм) четкий ЖК-дисплей с графическим интерфейсом
- Интерфейсы: USB-device, USB-host, LAN (LXI-C), VGA, GPIB (опция)

Частота:

x погрешность частоты + + (0,65% x полоса обзора)

Частота
Диапазон частот	от 9 кГц до 3 ГГц
Внутренняя
Основная частота	10 МГц
Скорость старения	<3 мд/год
Температурный дрейф	от 20 °C до 30 °C	<3 мд
Точность считывания частоты
Разрешение маркера	интервал/ (точка развертки-1)
Погрешность маркера	± (отображаемая частота + погрешность опорной частоты +1% +интервал +10% разрешение по полосе пропускания + разрешение маркера)
Маркер частометра
Разрешение	1 Гц, 10 Гц, 100 Гц, 1 кГц
Погрешность	± (отображаемая частота ? погрешность частоты + разрешение частометра)
Интервал частот
Диапазон	100 Гц
Погрешность	± интервал / (точка развертки - 1)
Однополосный фазовый шум
Сигнал несущей частоты	10 кГц	<-88 дБн / Гц typ.
	100 кГц	<-100 дБн / Гц typ.
	11 МГц	<-110 дБн / Гц typ.
Полоса пропускания
Разрешение по полосе пропускания (-3дБ)	10 Гц до 1 MГц, последовательно 1-3-10
Погрешность разрешения по полосе пропускания	< 5%, номин.
Фильтр, разрешение форм-фактора (60 дБ: 3дБ)	<5, номин.
Полоса пропускания видеосигнала (VBW) (-3дБ)	от 10 Гц до 3 МГц, последовательно 1-3-10

Амплитуда:

Диапазон измерения
Диапазон	DANL до +30 дБм
Макс. значение уровня входного сигнала
Постоянное напряжение	50 В
Мощность РЧ незатухающей гармоники	аттенюация РЧ ? 20 дБ	33 дБм (1 Вт)
Макс. уровень искажения	40 дБм (10 Вт)
Показатель среднего уровня шумов (DANL)
аттенюация РЧ 0 дБ, полоса пропускания РЧ =100Гц, полоса пропускания ВЧ=10Гц, датчик выборки, trace average ? 50
DANL (предусилитель вкл.)	от 100 кГц до 10 МГц	<-85 дБм - 3 f(MГц)дБ, typ. -125 дБм
	от 10 МГц до 2.5 ГГц	<-138 dBm - 3 ? (f/MГц)дБ, typ. -130 дБм
	от 2.5 ГГц до 3 ГГц	<-115дБм
DANL (предусилитель выкл.)	от 100 кГц до 10 МГц	<-103 дБм - 3 f(MГц)дБ, typ. -143 дБм
	от 10 МГц до 2.5 ГГц	<-138 dBm + 3 ?(f/MГц)дБ, typ. -148 дБм
	от 2.5 ГГц до 3 ГГц	<-133дБм
Просмотр уровня
Логарифмическая ось	от 1 дБ до 200 дБ
Линейная ось	от 0 до контрольного уровня
Количество элементов изображения	Обычный	601
Количество элементов изображения	Полный экран	751
Количество индикаций	3 + мат. индикации
Показанные измерения	собственная частота, отрицательный пик, положительный пик, частотная выборка, среднеквадратичная амплитуда, среднее значение напряжения
Функция трассировки	очистка записи, мин. и макс. удерживание, средние значения, просмотр, выключение
Значения горизонтальной оси	дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
Частотная характеристика
Затухание в диапазоне радиочастот 10 дБ , relative до 50 MГц, от 20?C до 30?C
Частотная характеристика (предусилитель выкл.)	от 100 кГц до 3 ГГц	<0.7 дБ
Частотная характеристика (предусилитель вкл.)	от 1 МГц до 3 ГГц	<1.0 дБ
Погрешность регулировки входной аттенюации
Диапазон регулировки	от 0 до 50 дБ, по 1 дБ
Погрешность регулировки	f_c =50MГц, относительно 10 дБ, от 20 °C до 30 °C	< (0.3 +0.01 ? настройки аттенюатора) дБ
Погрешность абсолютной амплитуды
Погрешность	f_c = 50 MГц, пиковый детектор, предусилитель выкл., аттенюация РЧ 10 дБ, входной сигнал = -10 дБм, 20 °C до 30 °C	± 0.4 дБ
Контрольный уровень
Диапазон	от - 100 дБм до + 30 дБм, по 1 дБ
Разрешение	Логарифмическая шкала	0.01 дБ
Разрешение	Линейная шкала	4 знака
Погрешность	<0.1 дБ, номин.
Погрешность измерений уровня
Погрешность измерений уровня	достоверность 95%, S/N > 20 дБ, полоса пропускания РЧ = полоса пропускания ВЧ = 1кГц,предусилитель выкл., 10 MГц < f_c< 3 ГГц, от 20?C до 30 ?C	<1.0 дБ, номин.
КСВН входной РЧ
затухание РЧ 10 дБ
КСВН (коэффициент стоячей волны напряжения)	от 100 кГц до 10 МГц	<1.8
	от 10 МГц до 2.5 ГГц	<1.5
	от 2.5 ГГц до 3 ГГц	<1.8
Интермодуляция
Подавление 1ой гармоники (SHI)		+35 дБм
Интермодуляционное искажение 3-его порядка (TOI)	f_c > 30 МГц	+7 дБм
Помехи
Видеочастота		<-60 дБн
Промежуточная частота		<-60 дБн
Собственные помехи		<-88 дБм, об.
Другие помехи	относительно местного гетеродина приёмника (LO), относительно аналогово-цифрового преобразования, относительно субгармоники первого LO относительно гармоники первого LO	<-60 дБн
Входные взаимосвязанные помехи	уровень : -30 дБм	<-60 дБн, об.

Развертка:

Диапазон времени развертки	100 Гц + интервал ?3 ГГц	от 10 мс до 3000 с
Диапазон времени развертки	интервал = 0	от 20 мкс до 3000 с
Погрешность времени развертки	100 Гц + интервал +3 ГГц	5%, номин.
Погрешность времени развертки	интервал = 0	0.5%, номин.
Режим развертки		продолжительный, одиночный

Функция запуска:

Источник запуска	свободный ход, видео, внешний запуск
Уровень входа внешней синхронизации	5 В уровень TTL

Выходы и входы:

Вход РЧ
Сопротивление	50 Ом
Соединитель	"гнездо" типа N
Выход ИГ
Сопротивление	50 Ом
Подключение	"гнездо" типа N
Probe Power
Вольтаж / Ток	+15 В, <10% (150 мА) -12.6 В, <10% (150 мА)
10 MГц опорная частота на входе / 10 MГц опорная частота на выходе / вход внешней синхронизации
Подключение	BNC вход
Амплитуда эталонного сигнала, 10 МГц	от 0 дБм до 10 дБм
Вольтаж при запуске	5 В уровень TTL
USB
USB хост	подключение	разъем типа B
	протокол	Версия 2.0
USB	подключение	разъем типа A
	протокол	Версия 2.0
VGA
Подключение	совместимый с VGA, 15-pin мини D-SUB
Разрешение	800?600, 60 Гц

Общие характеристики:

Дисплей
Тип	TFT LCD
Разрешение	800 480
Размер	8.5"
Цвета	65536
Поддерживаемые принтеры
Протокол	PictBridge
Управление
USB		USB TMC
LAN интерфейс		10/100 Base-T, RJ-45
IEC/IEEE bus (GIB)	с (в комплект не входит) USB-GPIB	IEEE488.2
Память
Память		флэш-диск (встроенный) USB диск (не входит в комплект)
Хранения данных	флэш-диск (встроенный)	2 Гб
Источник питания
Входное переменное напряжение	от 100 В до 240 В, номин.
Частота источника переменного тока	от 45 Гц до 440 Гц
Входное постоянное напряжение	от 10 В до 18 В, номин.
Потребляемая мощность	стнд. 35 Вт, макс. 60 Вт
Продолжительность работы при постоянном токе	около 3 часов
Температура
Рабочая температура	от 5 °C до 40 °C
Температура хранения	от -20 °C до 70 °C
Габариты
Ш х В х Г	399 х 223 х 159 мм
Вес
Без аккумулятора	6,2 кг
С аккумулятором	7.4 кг

Видео обзор Анализатора спектра DSA 1030:

Комплект поставки DSA1030:

Наименование	Количество
Анализатор спектра RIGOL DSA1030	1
Передняя панель	1
Краткое руководство пользователя	1
Диск с руководствами	1
Кабель USB	1
Кабель питания	1
