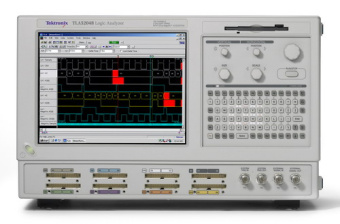

Логический анализатор TLA5204B

136 каналов, асинхронный сбор данных до 2 ГГц, разрешение MagniVu - 125 пс, синхронный - 235 МГц, память 2 МБ на канал (опции: 8 Мб, 32 Mб), встр. цв. ЖК-монитор 1024 x 768, габариты 285 х 438 х 288 мм, вес 12 кг.

Подробнее

Номер в реестре: Да

Короткое название: TLA5204B

Цена по запросу

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Информация на сайте предоставлена в ознакомительных целях. Характеристики приборов, цены, наличие на складе, года изготовления уточняйте по телефонам у менеджеров.

Описание

Описание

TLA-5204B имеет 34 канала, асинхронный сбор данных до 2 ГГц, разрешение MagniVu — 125 пс, скорость синхронного сбора данных — 235 МГц, объём памяти — 512 КБ, встроенный цветной ЖК-монитор 10.4"

Модели на 34/68/102/136 каналов
Асинхронный сбор данных с частотой до 2 ГГц (500 пс) — объем памяти до 32 МБ — позволяет регистрировать быстрые прерывистые события в большом временном интервале
Сочетание технологии MagniVu™ для асинхронного сбора данных с разрешением 125 пс и синхронного/асинхронного сбора данных в глубокую память позволяет быстро обнаруживать трудноуловимые проблемы с одним набором пробников
Синхронизация по глитчам (случайным импульсным помехам) и нарушениям синхронизации сигнала относительно тактовых импульсов (setup/hold violation) с отображением места нарушения и номера канала.
Синхронный сбор данных до 235 МГц — обеспечивает анализ высокоскоростных синхронных (тактируемых) цифровых схем со скоростью до 470 Мб/с
iView — технология для коррелированного по времени отображения на одном экране цифровых и аналоговых сигналов позволяет обнаруживать аналоговые аномалии, воздействующие на работу цифровых устройств

Область использования

Отладка, проектирование и верификация цифровых устройств
Мониторинг и измерение возможностей и параметров цифровых устройств
Отладка одно-процессорных устройств и шинных интерфейсов.

Серия логических анализаторов TLA5000 отличается высокоскоростным асинхронным сбором данных, быстрым синхронным сбором, глубокой памятью, мощной и разветвленной системой синхронизации, доступными для любого проектировщика цифровых систем, которому необходимо идентифицировать ошибки инициализации системы, нарушения функционирования системы и случайные сбои.
TLA5000 — идеальное средство для синхронного и асинхронного анализа одно-шинных интерфейсов.
Интуитивно понятный пользовательский интерфейс, возможности сетевой работы через платформу OpenChoice™.

Основные технические характеристики TLA-5204B:

Параметры	Значения
Количество каналов	136 канала (2 канала синхронизации)
Метка времени	51 разряд
Разрешение	125 пс
Продолжительность	3,5 дня
Режимы синхронизации и сбора данных	Внутренний, внутренний 2Х, внутренний 4Х, внешний, внешний 2X, синхронный источник. 125 пс (8 ГГц). Технология MagniVu™, высокоскоростная синхронизация доступна одновременно во всех режимах
Входной сигнал (с пробником Р64хх)
Емкостная нагрузка	<0,7 — пф типичное значение для каналов даных и синхронизации (Р6419)
	1,4 — пф типичное значение для каналов даных; 2 пф — типичное значение для каналов синхронизации (Р6418)
	2 пф — типичное значение для каналов даных и синхронизации (Р6417, Р6434)
Диапазон выбора порогового напряжения	От —2,0 до +4,5 В с шагом 5 мВ
Разбиенее каналов при выборе порогового напряжения	Отдельный выбор для каждого канала синхронизации или канала описателя синхроимпульсов и один на группу из16 каналов данных.
Погрешность порога (включая пробник)	±100мВ
Диапазон входных напряжений	При эксплуатации: от —2,5 в до 5,0 В
Диапазон входных напряжений	Неразрушающее: ±15В
Минимальный размах входного сигнала	±250 Мв )Р6417, 6418, 6419)
Минимальный размах входного сигнала	±300 мВ (Р6434)
Минимальная скорость нарастания входного сигнала	Обычно 200 мВ/нс
Режим сбора данных о состоянии
Максимальная частота синхронизации состояния	235 МГц
Максимальная частота сбора данных о состоянии	470 Мб/с
Длина записи о состоянии с временными метками (половина/полный каналы)	4/2 Мб, 16/8 Мб, 64/32 Мб
Диапазон выбора времени установления и удержания	Диапазон 16 нс, который может смещаться по направлению к области установления на 0 нс [+8, –8] нс, 4 нс [+12, –4]нс или 8 нс [+16, 0] нс.
Окно времени установления и удержания	Все каналы: обычно 1,5 нс
Минимальная длительность импульса синхронизации	1,5 нс (P6434)
Минимальная длительность импульса синхронизации	1,25 нс (P6417, P6418, P6419)
Выбор канала демультиплексора	Каналы можно демутиплексировать в другие каналы через интерфейс пользователя с разбиением по 8 каналов
Выборка по времени
Временное разрешение MagniVu	125 пс (8ГГц)
Настраиваемая частота запоминания	250 пс, 500 пс, 1 пс и 2 пс
Длина временной записи MagniVu	16КБ на канал, с настраиваемым положением запуска
Временное разрешение	(четверть/половина/полный каналы) — 8/4/2 Мб, 32/16/8 Мб,128/64/32 Мб на канал.
Длина временной записи	(четверть/половина/полный каналы с метками времени и с промежуточным сохранением (или без сохранения) – 8/4/2 Мб, 32/16/8 Мб,128/64/32 Мб на канал.
Длина временной записи с включенным сохранением глитчей	Половина длины основной записи по умолчанию
Рассогласование каналов	1 нс (обычно 900 пс)
Минимальная длительность распознаваемого импульса/выброса (один канал)	1 нс (P6417, P6418, P6419) 1,25 нс (P6434)
Минимальное время обнаружения нарушения установления/удержания	250 пс
Минимальное распознаваемое мультиканальное событие запуска	Период выборки + рассогласование каналов
Параметры запуска
Количество независимых состояний запуска	16
Максимальное количество операторов If/Then для одного состояния	16
Максимальное количество событий на оператор If/Then	8
Максимальное количество действий на оператор If/Then	8
Максимальное количество запускаемых событий	18 (2 счетчика/таймера плюс любые другие 16 ресурсов)
Количество распознавателей слов	16
Количество распознавателей переходов	16
Количество распознавателей диапазонов	4
Количество счетчиков/таймеров	2
Виды событий запуска	Слово, группа, канал,переход, диапазон, любое событие, значение счетчика, значение таймера, сигнал, глитч, нарушение времени установления/удержания, мгновенный снимок.
Виды действий при запуске	Основной запуск, запуск режима MagniVu, сохранение, несохранение, начало сохранения, прекращение сохранения, увеличение значения счетчика, уменьшение значения счетчика, сброс счетчика, запуск таймера, остановка таймера, сброс таймера, мгновенный снимок текущей выборки, переходное состояние, сигнал установки/сброса, невыполнение никаких действий.
Частота последовательности импульсов запуска	От 0 до 500 МГц (2 нс)
Диапазон значений счетчика/таймера	51 разрядов каждый (>50 дней при 2 нс)
Частота счетчика	От 0 до 500 МГц (2 нс)
Частота синхронизации таймера	От 0 до 500 МГц (2 нс)
Задержки счетчика/таймера	2 нс
Распознаватели диапазонов	Двойное ограничение (может иметь ширину любой группы, должен группироваться согласноуказанному порядку важности)
Распознаватели нарушения времени установления и удержания	От 8 нс (до начала синхронизации) до 7,5 нс (после окончаниясинхронизации) с шагом по 125 пс
Распознаватель нарушения времени установления и удержания	От 7,5 нс (до начала синхронизации) до 8 нс (после окончаниясинхронизации) с шагом по 125 пс
Положение точки запуска	Любая выборка данных
Положение точки запуска MagniVu	Положение MagniVu можно установить в диапазоне от 0 до 60% с центром около точки запуска MagniVu.
Управление запоминанием (классификация данных)	Общее (условное), по состоянию (запуск/прекращение), блокировка, по действию принудительного заполнения

Основные типы событий синхронизации в TLA5000:

Событие	Описание
Слово	Поверка групп каналов на значение слов, определенных в диалоговом окне
Группа	Проверка указанной группы каналов на конкретное значение, диапазон значений или изменение значения
Канал	Проверка указанного канала на слово или изменение слова
Кадр	Сравнение текущего отсчета с предварительно загруженным образцом в системе распознавания кадра
Переход	Проверка указанных групп каналов на переходы, определенные в диалоговом окне Transition Definition (Определение переходов)
Глитч	Обнаружение глитчей в группе каналов согласно определению в диалоговом окне Glitch Detect(Обнаружение глитча). Доступно только для внутреннего(асинхронного) тактирования
Ошибка установки и удержания	Проверка параметров установки и удержания согласно определению в диалоговом окне Setup and Hold Event (Событие установки и удержания). Недоступно для внутреннего (асинхронного) тактирования
События счетчика и таймера	Проверка значения указанного счетчика или таймера
Сигнал	Поиск одного из четырех внутренних системных сигналов

Общие характеристики логического анализатора TLA-5204B:

Напряжение	90 до 240 VAC при 47 до 63 Гц
Входной ток	5 A макс. при 90 VAC
Потребляемая мощность	300 Вт максимум
Безопасность	UL3111-1, CSA1010.1, EN61010-1, IEC61010-1.
Рабочая температура	От +5 до +50 °C
Температура хранения	От –20 до +60 °C
Относительная влажность (рабочая)	От 20% до 80%
Относительная влажность (хранения)	От 8% до 80%.
Высота над уровнем моря	От –305 до 3 050 метров
Габариты (ВхШхГ)	285 х 438 х 288 мм
Вес нетто (без пробников)	12 кг
Вес брутто (тип.)	18,5 кг
