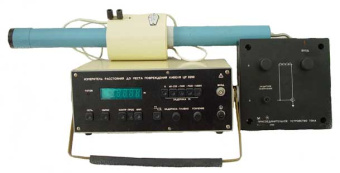

ЦР0200 Измеритель расстояния до места повреждения кабеля

ИЗМЕРИТЕЛЬ РАССТОЯНИЯ ДО МЕСТА ПОВРЕЖДЕНИЯ КАБЕЛЯ ЦР0200
предназначен для определения расстояния до места повреждения типа "заплывающий пробой" и до места с пониженным электрическим сопротивлением изоляции силовых электрических высоковольтных кабелей с бумаго-маслянной изоляцией, с номинальным напряжением 6 - 38кВ, при испытательном напряжении от 15 до 50кВ при расстоянии до места повреждения кабеля 40км.

Технические характеристики прибора ЦР0200

Диапазон измерений расстояния до места повреждения кабеля от 40 до 40000 м. Пределы допустимого значения основной погрешности равны +20 м. Пределы допустимого значения дополнительной погрешности равны половине пределов основной погрешности при изменении: - температуры окружающей среды на каждые 10оС от нормального значения (20 + 5)оС до значения минус 10 и плюс 40оС; - относительной влажности от нормальной величины 80% при температуре 20оС до величины 90% при температуре 30оС; - напряжения питающей сети на + 10% от номинального значения 220 В. Измеритель ЦР0200 имеет устройство регулируемой длительности задержки импульса помехи. Поддиапазоны регулировки длительности приведены ниже:
Поддиапазоны регулировки задержки, м Диапазон измерителя в крайних положениях ручки ЗАДЕРЖКА ПЛАВНО, м
Минимальное, не более  Максимальное, не более
0 0 0
60-250 60 270
250-1500 230 1580
1500-7500 1420 7880
7500-40000  7120 42000
Прочие параметры
Диапазон входных сигналов 2-250В
Электропитание 220В / 50Гц
Мощность, не более 20 ВА
Габаритные размеры:
-измерителя 335х305х140 мм
-присоединительного устройства напряжения 140х110х700 мм
-присоединительного устройства тока 79,5х192х192 мм
Масса:
-измерителя 5,5 кг
-присоединительного устройства напряжения 2,5 кг
-присоединительного устройства тока 1,2 кг
Время перерыва до повторного включения  15 мин
Время установления рабочего режима, не более  5 мин
