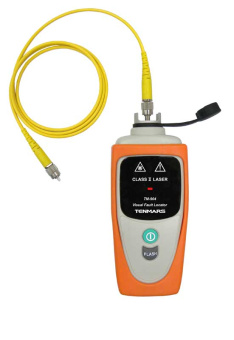

Дефектоскоп TM-904
Портативный оптический дефектоскоп (тестер), Длина волны лазерного источника 630нм, мощность 1 мВт
Производитель: Tenmars
Короткое название: TM-904
Альтернативное название: tm 904
- Описание
- Характеристики
- Комплектация
-
Описание
Краткие характеристики:
- Портативный оптический дефектоскоп (тестер)
- Длина волны лазерного источника 630нм, мощность 1 мВт
- Режим генерации сигнала: непрерывный или импульсный (2 Гц)
- Обнаружение дефектов в местах соединения и сварки оптического кабеля, поиск мест повреждений одно- и многомодовых ВОЛС (LAN, ISDN, FDDI, SONET, Telecom, сети КТВ, линии ДС)
- Длина тестируемой ВОЛС: 4км – одномодовые (SM), 3 км – многомодовые (MM) волокна
- Универсальный оптический разъем FC- типа (с ферулой 2,5 мм)
- Для первичного контроля вновь проложенных каналов и обслуживания уже существующих оптических линий
- Прост в эксплуатации (всего 2 кнопки)
- Батарейное питание (9В, Крона)
TM-904 – тестер-определитель мест повреждения ВОЛС (оптический дефектоскоп). Предназначен для визуального обнаружения неисправностей оптических одномодовых (Single-mode/ SM) и многомодовых (Multi-mode/ MM) линий связи. Непрерывная генерация света лазерного источника и функция импульсного режима (flash /стробоскоп) позволит локализовать ошибки и легко находить места повреждений ВОЛС. Вне зависимости от того, являются ли тестируемые оптические линии вновь проложенными или выполняется диагностика уже существующих волоконно-оптических сетей, данное портативное устройство поможет быстро находить проблемные точки для эффективной локализации потерь световой мощности.
При наличии точки значительной оптической неоднородности светопроводящей жилы, лазерный луч распространяющийся вдоль оптического волокна c прозрачным покрытием, формирует засветку оболочки в дефектной точке (обрыв, брак сварки, дефект стыка).
Прочный корпус с надежной защитой от пыли и влаги делают его незаменимым помощником для любого мастера по монтажу и специалиста техобслуживания. Резинопластиковый внешний чехол смягчит удары и нагрузки на корпус тестера. Быстросъемный оптический соединитель типа FC в круглом корпусе (с ферулой диам. 2,5 мм) надежно фиксирует внешний штекер к разъему тестера. Конструкция FC коннектора устойчива к воздействию вибраций и ударов, востребована в сетях, прокладываемых на подвижных объектах и в местах с повышенным уровнем вибраций.
Технические характеристики оптического дефектоскопа TM-904:
Параметр
Значение
Источник оптического сигнала
Лазерный диод
Длина волны
635 нм
Выходная мощность
≤1 мВт (класс II)
Генерация сигнала
Непрерывно или импульсно с частотой 2 Гц
Тип выходного соединителя
FC-тип, 2,5 мм (универсальный)
Соответствие стандартам
МЭК 60825-1: 2014 (3-е Издание)
Длина тестируемой линии
4 км - одномодовое волокно, 3 км – многомодовое волокно
Условия эксплуатации
0 °C...+40°C
Условия хранения
-10 °C...+60 °C
Габаритные размеры
152 x 61 x 40 мм
Масса
0,2 кг
Питание
9В, (тип 6F22/Крона)
Ресурс батареи
30 часов (непрерывный режим)
Комплект поставки TM-904
№
Наименование
Количество
1
Оптический дефектоскоп TM-904
1
