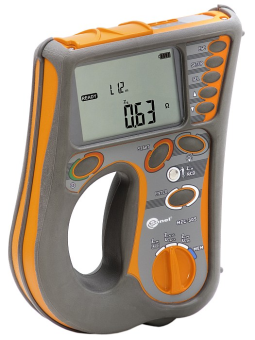

MZC-305 Измеритель параметров цепей электропитания зданий

Измерение параметров петли короткого замыкания в электрических цепях переменного тока с номинальным напряжением 220В и частотой 45-65Гц. Резистор ограничения тока короткого замыкания имеет номинал 10 Ом. Время протекания измерительного тока 30 мс.

Подробнее

Производитель: Sonel

Короткое название: MZC-305

снят с производстваостаток на складе уточняйте

Снят с производства

Цена по запросу

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Информация на сайте предоставлена в ознакомительных целях. Характеристики приборов, цены, наличие на складе, года изготовления уточняйте по телефонам у менеджеров.

Испытательное оборудование для энергетики Измерители параметров петли фаза-ноль

Описание

Описание

Измерение:

Действующего значения фазного и междуфазного напряжения переменного тока;
Полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
Полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;

Вычисление:

Активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
Силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».

Контроль:

Целостности (наличия) нулевого и защитного проводников (до начала измерений). Сохранение и передача в компьютер:
Данных измерений и вычислений.

Назначение и область применения MZC-305

Приборы серии MZC – это переносные измерители, производящие расчет ожидаемого тока короткого замыкания на основании полного сопротивления петли короткого замыкания.
Прибор рекомендован для проведения измерений в электроустановках, сетях зданий, сооружений и промышленных предприятий, в которых погрешность, вызванная пренебрежением реактивным сопротивлением, может иметь существенное значение. На основе показаний прибора по измерению и расчету ожидаемого тока короткого замыкания можно выбрать необходимые номиналы автоматов защитного отключения по каждой цепи электропитания.

Основные технические характеристики

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»
Измерение напряжения переменного тока (True RMS)

Диапазон	Разрешение	Основная погрешность
0,0...249,9 В	0,1 В	±(2% и. в. + 4 е. м. р.)
250...750 В	1 В	± (2% и. в. + 2 е. м. р.)

Диапазон частоты: 45...65 Гц

Измерение параметров петли короткого замыкания Z_L-PE, Z_L-N, Z_L-L

Измерение полного сопротивления петли короткого замыкания Z_S

Диапазон	Разрешение	Основная погрешность
0...19,99 Ом	0,01 Ом	±(5% и. в. + 3 е. м. р.)
20,0...199,9 Ом	0,1 Ом	±(4% и. в. + 3 е. м. р.)
200...1999 Ом	1 Ом	±(4% и. в. + 3 е. м. р.)

Номинальное напряжение сети Un_L-N/ Un_L-L: 110/190В, 115/200В, 127/220В, 220/380В, 230/400В, 240/415В, 290/500В, 400/690В
Рабочий диапазон напряжения: 100…440 В (для Z_L-PE и Z_L-N) и 100…750В (для Z_L-L)
Номинальная частота сети fn: 50 Гц, 60 Гц
Рабочий диапазон частоты: 45…65 Гц
Максимальный измерительный ток: 36,7A (10мс) для 690В, 21,3A (10мс) для 400В, 24,5A (10мс) для 230В, 12,2A (10мс) для 115В

Измерение активного R_S и реактивного X_S сопротивления петли короткого замыкания

Диапазон	Разрешение	Основная погрешность
0...19,99 Ом	0,01 Ом	±(5% и. в. + 5 е. м. р.) от Z_S
20,0...199,9 Ом	0,1 Ом

Рассчитывается и отображается для Z_S < 200 Ом
Ток короткого замыкания I_K петли

Диапазон	Разрешение	Основная погрешность
0,058…1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00...19,99 A	0,01 A
20,0...199,9 A	0,1 A
200...1999 A	1 A
2,00...19,99 кA	0,01 кA
20,0…40,0 кA	0,1 кA

Измерение параметров петли короткого замыкания Z_L-PE RCD (без срабатывания УЗО)

Измерение полного сопротивления петли короткого замыкания Z_S

Диапазон	Разрешение	Основная погрешность
0...19,99 Ом	0,01 Ом	±(6% и.в. + 10 е.м.р.)
20,0...199,9 Ом	0,1 Ом	±(6% и. в. + 5 е. м. р.)
200...1999 Ом	1 Ом	±(6% и. в. + 5 е. м. р.)

Без отключения УЗО с I_n 30 мA
Номинальное напряжение сети U_n:110В, 115В, 127В, 220В, 230В, 240В, 390В, 400В
Рабочий диапазон напряжений: 100…440 В
Номинальная частота сети f_n: 50 Гц, 60 Гц
Рабочий диапазон частоты: 45…65 Гц

Измерение активного R_S и реактивного X_S сопротивления петли короткого замыкания

Диапазон	Разрешение	Основная погрешность
0..19,99 Ом	0,01 Ом	±(6% + 10 е. м. р.) от Z_S
20,0…199,9 Ом	0,1 Ом	±(6% + 5 е. м. р.) от Z_S

Рассчитывается и отображается для Z_S < 200 Ом

Ток короткого замыкания I_K петли

Диапазон	Разрешение	Основная погрешность
0,058…1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00...19,99 A	0,01 A
20,0...199,9 A	0,1 A
200...1999 A	1 A
2,00...19,99 кA	0,01 кA
20,0…40,0 кA	0,1 кA

Дополнительные технические характеристики
Класс изоляции	двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности	IV 600V (III 1000V), согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529	IP54
Питание измерителя	щелочные батарейки 41,5 В LR6 (C); аккумуляторные батареи NiMH 4x1,5 В LR6 (C)
Габаритные размеры	26019060 мм
Масса измерителя	около 2,2 кг
Температура хранения	–20...+60° C
Рабочая температура	0...+45° C
Время до самовыключения (Auto-OFF)	120 сек
Количество измерений Z (для щелочных батареек)	>3000 (2 измерения в минуту)
Память результатов измерений	990 ячеек, 3500 результатов
Интерфейс	USB

Стандартная комплектация:

Зажим «Крокодил» изолированный красный K02 WAKRORE20K02
Провод измерительный 1,2 м с разъемами «банан» красный WAPRZ1X2REBB
Зажим «Крокодил» изолированный голубой K02 WAKROBU20K02
Провод измерительный 1,2 м с разъемами «банан» желтый WAPRZ1X2YEBB
Провод измерительный 1,2 м с разъемами «банан» голубой WAPRZ1X2BUBB
Зонд острый с разъемом «банан» голубой WASONBUOGB1
Зонд острый с разъемом «банан» желтый WASONYEOGB1
Кабель последовательного интерфейса USB WAPRZUSB
Зонд острый с разъемом «банан» красный WASONREOGB1

Дополнительная комплектация:

Соединитель электрический-адаптер AGT-32P WAADAAGT32P
Соединитель электрический-адаптер AGT-32C WAADAAGT32C
Провод измерительный 10 м с разъемами «банан» красный WAPRZ010REBB
Соединитель электрический-адаптер AGT-16C WAADAAGT16C
СОНЭЛ Протоколы
Адаптер WS-01 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» WAADAWS01
Провод измерительный 5 м с разъемами «банан» красный WAPRZ005REBB
Соединитель электрический-адаптер AGT-63P WAADAAGT63P
Адаптер WS-05 с сетевой вилкой UNI-SCHUKO WAADAWS05
Провод измерительный 20 м с разъемами «банан» красный WAPRZ020REBB
Соединитель электрический-адаптер AGT-16P WAADAAGT16P
Соединитель электрический-адаптер AGT-16T WAADAAGT16T
Соединитель электрический-адаптер AGT-32T WAADAAGT32T
