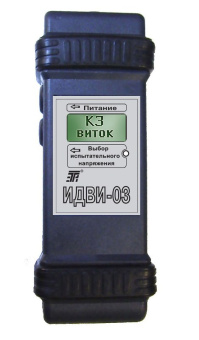

Индикатор дефектов обмоток электрических машин ИДВИ-03

Производитель: Украина

ИДВИ-03 – это портативный прибор, предназначенный для контроля междувитковой изоляции и цепей катушек электрических машин, изоляции обмоток относительно корпуса машины и между обмотками.

Подробнее

Производитель: Украина

Короткое название: ИДВИ-3

Альтернативное название: ИДВИ-03, ИДВИ-3

Снят с производства

Цена по запросу

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Информация на сайте предоставлена в ознакомительных целях. Характеристики приборов, цены, наличие на складе, года изготовления уточняйте по телефонам у менеджеров.

Испытательное оборудование для энергетики Индикаторы дефектов обмоток электрических машин

Описание

Описание

ИДВИ-03 обеспечивает обнаружение:

— пазов и катушек с короткозамкнутыми (КЗ) витками;
— пазов и катушек с обрывом проводников в якорях коллекторных машин:
— неудовлетворительного состояния изоляции обмоток относительно корпуса машины и обмотками.

ИДВИ-03 позволяет выявить дефекты распределеннной обмотки статора или ротора разобранной машины напряжением до 1000 В.
Принцип работы индикатора:

— при проверке состояния междувитковой изоляции и цепей катушек индуктируется импульсная ЭДС в проверяемой катушке. В случае наличия в последней КЗ витков происходит регистрация импульса магнитного поля от тока короткого замыкания, протекающего по ним;
— при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока, определяется сопротивление изоляции и сравнивается с пороговыми значениями.

Технические характеристики ИДВИ-03:

1) контролируемые параметры:
- при проверке междувитковой изоляции и цепей катушек	ток в проверяемой катушке;
- при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками –	сопротивление изоляции (Rи);
2) максимальная ширина шлица (открытия) проверяемого паза, мм	12;
3) минимальная длина пакета жестей проверяемой машины, мм	45;
4) амплитуда импульсной ЭДС, индуктируемой в катушке при проверке ее междувитковой изоляции или цепи, В/виток	1,2,4,8,16;
5) выходное постоянное напряжение при проверке изоляции обмоток относительно корпуса машины и между обмотками, В	1000;
6) индикация	алфавитно-цифровая и звуковая;
7) питание	автономное или от внешнего блока питания;
8) напряжение питания, В	5 (-1,0 + 0,6);
9) потребляемая мощность, Вт	не более 4;
10) габаритные размеры, мм	205х80х50;
11) масса, кг	не более 0,5.
