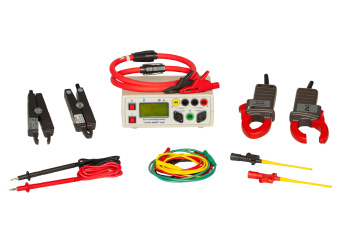

ПАРМА ВАФ-А(М) 0-0-0-1 — вольтамперфазометр (базовый блок)

Измерение тока от 0 до 3000А в четырех диапазонах (комплектуется четырьмя типами токоизмерительных клещей),графический индикатор.

Подробнее

Производитель: ПАРМА

Номер в реестре: 39937-08

Короткое название: Парма ВАФ-А(М)

Поверка включена в стоимость

Цена по запросу

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Информация на сайте предоставлена в ознакомительных целях. Характеристики приборов, цены, наличие на складе, года изготовления уточняйте по телефонам у менеджеров.

Описание
Характеристики
Комплектация

Описание
Назначение вольтамперфазометра ВАФ-А(М)

ВАФ-АМ предназначен для измерения напряжения постоянного тока и параметров сигналов синусоидальной формы: действующего значения напряжения и силы переменного тока; частоты переменного тока и напряжения; угла сдвига фаз между напряжением и током; угла сдвига фаз между напряжением и напряжением; угла сдвига фаз между током и напряжением, если прибор укомплектован опорным ИПТ; угла сдвига фаз между током и током, если прибор укомплектован опорным ИПТ; косинуса угла (cosφ); активной, реактивной и полной мощности, а также для определения последовательности чередования фаз в трехфазных системах с номинальным междуфазным напряжением в диапазоне от 100 до 380 В, как со средней точкой, так и без нее.

ВАФ-АМ может применяться при комплексных испытаниях защит генераторов, трансформаторов, линий, в цепях трансформаторов тока и напряжения, наладке фазочувствительных схем релейной защиты и др.

Особенности вольтамперфазометра ВАФ-А(М)
- измерение тока от 0 до 3000 А в четырех диапазонах (комплектуется тремя типами токоизмерительных клещей);
- графический индикатор;
- подключение прибора к ПК через USB-интерфейс для обновления ПО и зарядки аккумуляторов;
- доступ к записанным данным стандартными средствами MS-Office; работа с прибором как с внешним накопителем;
- древовидная система меню настроек прибора, возможность доступа и редактирования их с помощью индикатора и двухкнопочной клавиатуры;
- память на 100 измерений;
- автоматическое определение типа подключаемых клещей;
- встроенные часы;
- режим «Регистратор» - запись измеренных каналов (ток и напряжение) и двух опорных каналов как дискретов с заданным временем усреднения и интервалом записи; формат записи - CSV;
- калибровка прибора в интерактивном автоматизированном режиме с участием только внутреннего ПО прибора;
- управление контрастностью и подсветкой ЖКИ;
- подача звукового сигнала при возникновении неисправностей, перегрузке или снижении напряжения питания;
Для заказа прибора необходимо выбрать его модификацию (тип и количество токоизмерительных клещей и токоизмерительных щупов):
1. ИПТ-10 - токоизмерительные клещи на 10 А: 0 - отсутствуют в комплектации, 1 - измерительные клещи, 2 - измерительные и опорные клещи;
2. ИПТ-300 - токоизмерительные клещи на 300 А: 0 - отсутствуют в комплектации, 1 - измерительные клещи, 2 - измерительные и опорные клещи;
3. ИПТ-3000 - гибкие клещи типа Ampflex 3000 А (0 - 300 А, 300 - 3000 А): 0 - отсутствуют в комплектации, 1 - измерительные клещи, 2 - измерительные и опорные клещи.
4. Обычный / расширенный комплект измерительных щупов: 1 - обычный комплект, 2 - расширенный (люкс).

Параметр	Значение
Предельное значение напряжения, которое может быть показано на дисплее	не менее 600 В.
ВАФ, при необходимости использования осуществляет измерение силы переменного тока	до 3000 А с относительной погрешностью не более 2 %
В качестве дискретного сигнала может быть использован сигнал напряжения переменного тока	от 30 до 460 В.
Входное сопротивление каналов напряжения	не менее 1 МОм.
ВАФ выдерживает перегрузку в течение 1 минуты по напряжению	2•Uк где Uк – конечное значение диапазона измеряемого напряжения.
ВАФ в комплекте с ИПТ 10 выдерживает перегрузку в течение 1 минуты по току	1,5•Iк где Iк – конечное значение диапазона измеряемой силы тока.
ВАФ в комплекте с ИПТ 300 и ИПТ 3000 выдерживает перегрузку по току в течение 1 с	1,5•Iк где Iк – конечное значение диапазона измеряемой силы тока
Окно магнитопровода ИПТ (клещей).	ИПТ 10 – 9,5 мм ИПТ 300 – Ø ~ 30 мм ИПТ 3000 – обод длинной -450 мм, (Ø ~145 мм при образовании окружности)
Потребляемая мощность от встраиваемых источников постоянного тока	не более 2,5 Вт
Потребляемый ток от USB-порта	не более 0,5 А
Время работы ВАФ с АКБ	определяется режимом использования и емкостью АКБ
Среднее время восстановления работоспособного состояния	2 час.
Средняя наработка на отказ	не менее 10000 час.
Средний срок службы	не менее 10 лет
Масса	измерительного блока – не более 1 кг
Масса	измерительного блока и комплектов ИПТ (опорных и измерительных), упакованных в сумку – не более 5 кг.
Габаритные размеры	измерительного блока – не более 190х70х143 мм
Габаритные размеры	измерительного блока и комплектов ИПТ (опорных и измерительных), упакованных в сумку - не более 350х110х215 мм.

Диапазоны измерений с допускаемыми погрешностями вольтамперфазометра Парма ВАФ-А(М)

Параметр	Ед. изм.	Диапазон измерения	Пределы допускаемой погрешности измерения	Примечание
Напряжение постоянного тока	В	от 0,3 до 460,0	Δ=±(0,005∙Х+0,4)	–
Действующее значение напряжения переменного тока	В	от 2 до 460,0	Δ=±(0,005∙Х+0,4)	–
Частота измеряемого напряжения	Гц	от 45 до 55	Δ=±0,4	–
Частота измеряемой силы тока	Гц	от 45 до 55	Δ=±0,4	–
Действующее значение силы переменного тока
При использовании ИПТ10	А	от 0,1 до 10	Δ=±(0,008∙Х+0,01)	–
При использовании ИПТ300	А	от 10 до 300	Δ=±(0,02∙Х+1)	–
При использовании ИПТ3000	А	от 5 до 300	Δ=±3,0	–
При использовании ИПТ3000	А	от 300 до 1000	Δ=±1,5	–
Углы сдвига фаз
Между напряжением и напряжением	градус	± 180	Δ=±3,6¹⁾	–
Между током и током	градус	± 180	Δ=±3,6²⁾	–
Между током и током	градус	± 180	Δ=±10,0³⁾	–
Между током и напряжением (φ_IU)	градус	± 180	Δ=±3,6²⁾	–
Между током и напряжением (φ_IU)	градус	± 180	Δ=±8,0³⁾	–
Между напряжением и током (φ_UI) и (φ)	градус	± 180	Δ=±3,6²⁾	–
Между напряжением и током (φ_UI) и (φ)	градус	± 180	Δ=±8,0³⁾	–
Активная мощность
При использовании ИПТ 10	кВт	от 0,002 до 4,6	Δ=±(0,025∙Х+0,01)	при cos φ (0,5 ≥ φ ≥ 1)
При использовании ИПТ 300	кВт	от 0,15 до 138,0	Δ=±(0,035∙Х+0,5)
При использовании ИПТ 3000	кВт	от 0,075 до 138,0	Δ=±(0,025∙Х+0,5)
При использовании ИПТ 3000	кВт	от 4,5 до 460,0	Δ=±(0,03∙Х+3)
При использовании ИПТ 10	квар	от 0,002 до 4,6	Δ=±(0,025∙Х+0,01)
При использовании ИПТ 300	квар	от 0,15 до 138,0	Δ=±(0,035∙Х+0,5)
При использовании ИПТ 3000	квар	от 0,075 до 138,0	Δ=±(0,025∙Х+0,5)
При использовании ИПТ 3000	квар	от 4,5 до 460,0	Δ=±(0,03∙Х+3)
Полная мощность
При использовании ИПТ 10	кВ∙А	от 0,002 до 4,6	Δ=±(0,01∙Х+0,01)	–
При использовании ИПТ 300	кВ∙А	от 0,15 до 138,0	Δ=±(0,02∙Х+0,3)	–
При использовании ИПТ 3000	кВ∙А	от 0,075 до 138,0	Δ=±(0,025∙Х+0,035)	–
При использовании ИПТ 3000	кВ∙А	от 4,5 до 460,0	Δ=±(0,025∙Х+1,5)	–
где – Х – измеренное значение напряжения, силы тока ,активной, реактивной и полной мощности ¹⁾При действующем значении напряжения переменного тока не менее 30 В ²⁾При действующем значении силы переменного тока не менее 100 мА для ИПТ 10, не менее 5 А (предел 300 А) и не менее 300 А (предел 3000 А) для ИПТ 3000 и действующем значении напряжения переменного тока не менее 30 В ³⁾При действующем значении силы переменного тока не менее 10 А для ИПИТ300 и действующем значении напряжения переменного тока не менее 30 В

Условия эксплуатации вольтамперфазометра ПАРМА ВАФ-А(М)

Параметр		Значение
Нормальные условия применения ВАФ по ГОСТ 22261	Температура окружающего воздуха	плюс 20 °С
	Допускаемое отклонение температуры окружающего воздуха	±5 °С
	Относительная влажность воздуха	от 30 до 80 %
	Атмосферное давление	от 84 до 106 кПа
Рабочие условия применения в части климатических воздействий соответствуют требованиям группы 4 по ГОСТ 22261 при следующих рабочих условиях применения	Температура окружающего воздуха	от минус 20 до плюс 55 °С
	Относительная влажность воздуха	90 % при 30 °С
	Атмосферное давление	от 84 до 106,7 кПа.
По условиям транспортирования ВАФ соответствует требовани- ям, предъявляемым к группе 4, по ГОСТ 22261 при следующих предельных условиях транспортирования	Температура окружающего воздуха	от минус 25 до плюс 55 °С
	Относительная влажность воздуха	90 % при 30 °С
	Атмосферное давление	от 84 до 106,7 кПа.

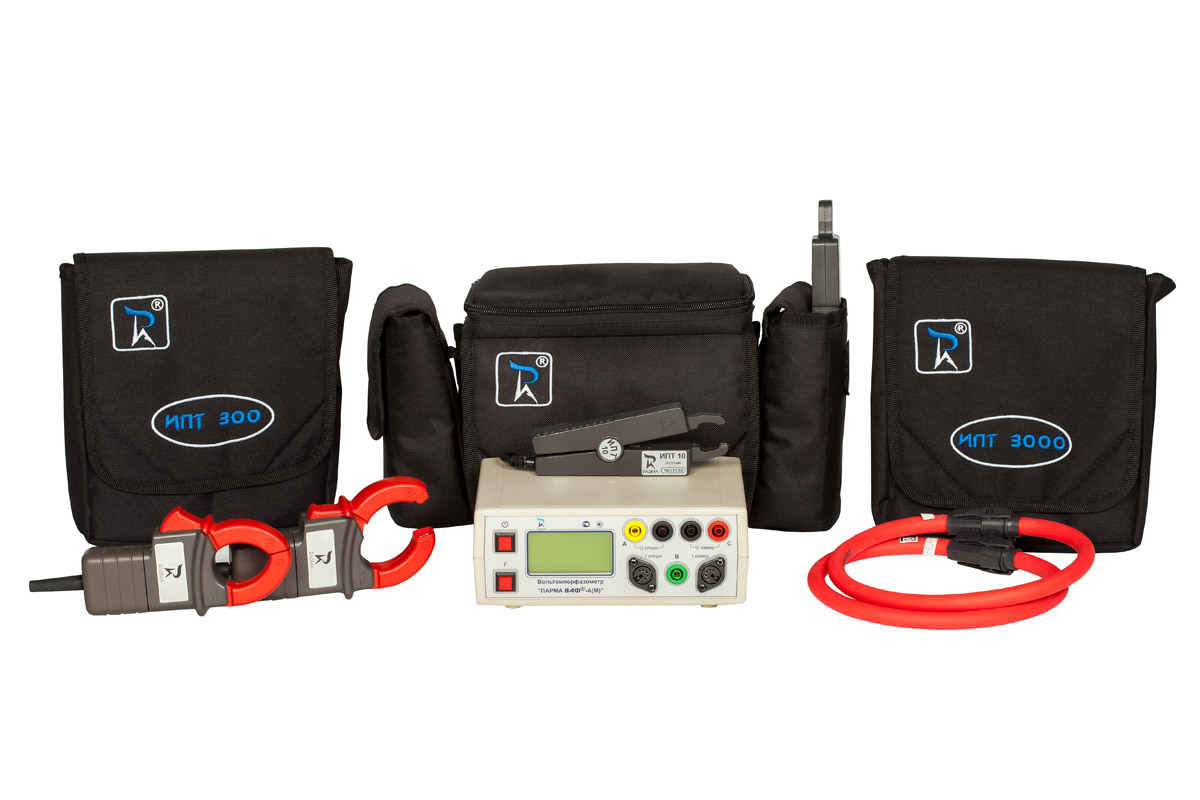

№	Наименование	Кол-во
1	ВольтамперфазометрПарма ВАФ-А(М)	1
2	Руководство по эксплуатации	1
3	Формуляр	1
4	USB кабель	1
5	Адаптер питания	1
6	Элементы питания	4
7	Сумка	1
8	Комплект щупов (стандарт)	1
