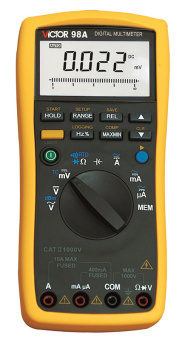

Мультиметр Victor 98A

Мультиметр цифровой. Базовая погрешность ± 0,5% (DCV), U пост. до 1000 В, U перем. до 750 В, I пост. / перем. до 10А. Измерение сопротивления до 40 МОм, ёмкости до 100 мФ, частоты до 100 кГц, скважность 0,1...99%, температура -200...950 °С (поддержка термопар K-типа и термосопротивлений Pt100), прозвонка цепи, тест диодов. Функциональность: доп. дипазоны изм. мВ (U пост.), мкА, мА (I пост. / перем. до 500 Гц), режим регистратора, автоматические/ручные относительные изм., измерения макс./мин. значений, аналоговая шкала, автоудержание показаний, автовыключение питания; ЖК-дисплей 4 разряда, ПО, USB, питание 4х1,5 В тип ААА, 205×95×42 мм, масса 500 г.

Подробнее

Производитель: Victor

Короткое название: Victor 98A

Альтернативное название: Victor 98A

10 570 ₽

- +

В корзину

Купить в 1 клик

Информация на сайте предоставлена в ознакомительных целях. Характеристики приборов, цены, наличие на складе, года изготовления уточняйте по телефонам у менеджеров.

Описание

Описание

Технические характеристики мультиметра цифрового Victor 98A:

Предел	Разрешение		Погрешность
ИЗМЕРЕНИЕ ПОСТОЯННОГО НАПРЯЖЕНИЯ
40 мВ	0,01 мВ		±(0,5% + 6* k)
400 мВ	0,1 мВ		±(0,2% + 4* k)
4 В	1 мВ
40 В	0,01В
400 В	0,1 В
1000 В	1 В		±(0,5% + 4* k)
Защита измерительного входа: 1000 В пост./перем. Входное сопротивление: не менее 2,5 ГОм для предела 40/ 400 мВ; для остальных п ределов 10 МОм .
ИЗМЕРЕНИЕ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ
400 мВ	0,1 мВ		±(0,8% + 25* k)
4 В	1 МВ		±(1,0% + 25* k)
40 В	0,01 мВ
400 В	0,1 В
750 В	1 В
Измерение ср. кв. значение напряжения синусоидальной формы (RMS). Диапазон частот: 40... 400 Гц. Защита входа: 1000 В пост/перем. Входной импеданс: 10 МОм / 100 пФ.
ИЗМЕРЕНИЕ В ОТНОСИТЕЛЬНЫХ ЕДИНИЦАХ (dBm)
Диапазон измерений в относительных единицах составляет		-15... +55 дБм (0 дБм = 1 мВт на 600 Ом)
Доступные номиналы нагрузочного сопротивления		0/ 75/ 93/ 100/ 150/ 300 / 600/ 800 Ом, 1,2/ 2,4 кОм
ИЗМЕРЕНИЕ ПОСТОЯННОГО ТОКА
Предел	Разрешение		Погрешность
400,00 мкА	0,1 мкА		±(0,2% + 4* k)
4000 мкА	1 мкА
40,00 мА	0,01 мА		±(0,3% + 4* k)
400 мА	0,1 мА		±(0,2% + 4* k)
4 А	1 мА		±(0,5% + 4* k)
10 А	10 мА		±(1,0% + 4* k)
Входной импеданс: 100 Ом для пределов 400/ 4000 мкА; 1 Ом для пределов 40/ 400 мА; 0,01 Ом для пределов 4А/10 А. Защита: безынерционный предохранитель 0,5 А/ 250 В по входу «мА/мкА»; 10 А/ 250 В – по входу «А».
ИЗМЕРЕНИЕ ПЕРЕМЕННОГО ТОКА
400,0 мкА	0,1 мкА		±(1,0% + 8* k)
4000 мкА	1 мкА
40,00 мА	0,01 мА		±(1,5% + 8* k)
400 мА	0,1 мкА		±(1,0% + 8* k)
4 А	1 мА
10 А	10 мА		±(2,0% + 8* k)
Измерение ср. кв. значение напряжения синусоидальной формы (RMS). Диапазон частот: 40...400 Гц. Входной импеданс: 100 Ом для пределов 400/ 4000 мкА; 1 Ом для пределов 40/ 400 мА; 0,01 Ом для пределов 4А/ 10 А. Защита: безынерционный предохранитель 0,5А/ 250 В по входу «мА/мкА»; 10А/ 250 В – по входу «А».
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ
Предел	Разрешение		Погрешность
400 Ом	100 Ом		±(0,2% + 4* k)
4 кОм	1 Ом
40 кОм	10 Ом
400 кОм	100 Ом		±(0,5% + 4* k)
4 МОм	1 кОм
40 МОм	10 кОм		±(1,5% + 4* k)
Напряжение на открытых концах ~ 0,4 В. Защита входа: 1000 В пост./ перем.
ИЗМЕРЕНИЕ ЕМКОСТИ
50 нФ	10 пФ		±(5,0% + 50* k)*
500 нФ	100 пФ
5 мкФ	1 нФ		±(5,0% + 5* k)*
50 мкФ	10 нФ
100 мкФ	1 мкФ
4 мФ**	1 мкФ
40 мФ**	10 мкФ
Разрядность шкалы – 4 разряда (макс. число 4000). *Допускается нестабильность индикации последнего разряда. Защита входа: 1000 В пост./ перем. Примечание: Для повышения точности измерений на пределах 50/ 500 нФ используйте режим - измерений для автоматического удаления начальной емкости измерительных проводов. При разомкнутых проводах – нажать клавишу SAVE/REL (функция калибровки ХХ).
ИЗМЕРЕНИЕ ЧАСТОТЫ
Предел	Разрешение		Погрешность
50 Гц	10 мГц		±(0,0001Х + 50 k)
500 Гц	100 мГц		±(0,0001Х + 50 k)
5 кГц	1 Гц
50 кГц	10 Гц
100 кГц	100 Гц
Минимально измеряемая частота 5 Гц. Защита входа: 10 00 В пост/ перем
ИЗМЕРЕНИЕ КОЭФФИЦИЕНТА ЗАПОЛНЕНИЯ (%/DUTY)
Диапазон	Разрешение		Погрешность
0,1 ... 99 %	0,1 %		± 1 %
Полоса частот: 40 Гц... 400 Гц.
ИЗМЕРЕНИЕ ТЕМПЕРАТУРЫ С ПОМОЩЬЮ ТЕРМОПАРЫ
Тип	Диапазон	Разрешение		Погрешность
К-типа	-200 °C...+100 °C	1 °C		±(1,0% + 2*k)
	101 °C... 950 °C			±(1,0% +1*k)
Примечание: указанное значение погрешности не включает ошибку внутренней температурной компенсации, обусловленной самой термопарой. Диапазон внутренней компенсации температуры датчика составляет ± 2 °C .
ИЗМЕРЕНИЕ ТЕМПЕРАТУРЫ С ПОМОЩЬЮ ТЕРМОСОПРОТИВЛЕНИЯ
Тип	Диапазон	Разрешение		Погрешность
Pt-100	-200 °C...+700 °C	1 °C		±(0,5% + 2)
Защита входа: 1000 В ср. кв.
ИСПЫТАНИЕ P-N ПЕРЕХОДОВ И ЗВУКОВОЙ ПРОЗВОНКИ ЦЕПЕЙ
Предел	Разрешение	Погрешность	Максимальный тестовый ток	Максимальное напряжение на открытых концах
	1 мВ	±(0,015% + 5* k)*	1,5 мА	3 В
*При падении напряжения в пределах от 0,4 В до 0,8 В. Порог включения звукового сигнала частотой 2 кГц – 50 Ом. Защита входа: 600 В ср. кв. Примечание: в режиме звукового прозвона цепи зуммер обязательно включается при сопротивлении цепи, не превышающем указанное значение. При сопротивлении цепи более 500 Ом зуммер обязательно выключается. В переходной зоне наличие или отсутствие звукового сигнала зависит от индивидуальных особенностей к онкретного прибора.
ИЗМЕРЕНИЕ ТЕМПЕРАТУРЫ
Диапазон	Разрешение	Погрешность		Тип датчика
-20 °C...+400 °C	0,1 °C	±(1,0% + 40 е.м.р.)		К-типа
+401 °C... +1000 °C		±(1,8% + 150 е.м.р.)
ВНИМАНИЕ! Не допускается подача напряжения на измерительный вход прибора при выбранной этой функции измерения
ОБЩИЕ ХАРАКТЕРИСТИКИ
Разрядность цифровой шкалы	4 разярда (33/4)
Максимально индуцируемое число	4000
Разрешение линейной шкалы	41 сегмент
Базовая погрешность (DVC)	± 0,2%
Скорость измерения по цифровой шкале, изм/c	3
Скорость измерения по линейной шкале, изм/c	10
Макс. напряжение между входом и корпусом прибора	1000 В пост. / пер. (категория II )
Максимальный входной ток	10 А ( непреры вно ≤ 15 с)
Индикация перегрузки	«OL»
Время авто выключения, мин	15
Защита от перегрузки	Безинерционный предохранитель
Источник питания	4x1,5 В тип « AAA »
Срок службы источника питания, ч	50
Габаритные размеры (ШхВхГ), мм	205х95х42 (в защитном чехле)
Масса (с батареей), г	500 (в защитном чехле)
Условия эксплуатации	0 °C ...+50 °C, относительная влажность ≤70 %
Условия хранения	-10 °C ...+55 °C, относительная влажность ≤80 %

Комплект поставки Victor 98A

№	Наименование	Количество
1	Мультиметр Victor 98A	1
2	Измерительный провод (красный/черный) (до 10А)	2
3	Защитный чехол с подставкой	1
4	Интерфейсный кабель USB	1
5	ПО (CD-диск)	1
6	Тканевая сумка	1
7	Источник питания 1,5В тип ААА	4
8	Руководство по эксплуатации	1
