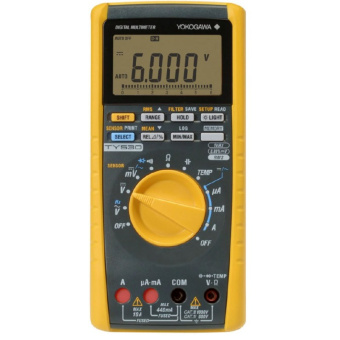

TY530 Мультиметр цифровой
Uпост,Uпер до 1000В,базовая погрешность 0,09%; Iпост,Iпер до 10А,базовая погрешность 0,2%; сопр до 60МОм; темп. -50…600 °С; емкость 1000 мкФ; частота 100 кГц; RMS; прозвон цепи; проверка диодов; режим регистратора; коммутирующий фильтр; 3,5 разряда
Производитель: YOKOGAWA
Короткое название: TY530
- Описание
- Характеристики
- Комплектация
-
Описание
Описание мультиметра цифрового TY530:
Профессиональные цифровые мультиметры серии TY530 являются универсальными тестовыми приборами и позволяют измерять весь набор электрических параметров, которые могут охватить приборы такого класса. Большой набор дополнительных функций, таких как память на 1600 измеренных значений, связь с персональным компьютером, передача данных в режиме реального времени, значительно расширяют область применения этих мультиметров — от сервисного обслуживания до позиций штатных измерительных приборов в автоматизированных схемах измерений.
Особенности мультиметра цифрового TY530:
- Защита от неправильных подсоединений;
- Калибровка в закрытом корпусе;
- Память на 1600 измеренных значений;
- Интерфейс связи с ПК;
- Передача данных в режиме реального времени;
- Математические функции: статистика, логарифм, относительные вычисления;
- Тестирование диода;
- Тестирование целостности цепи.
Технические характеристики мультиметра цифрового TY530:
Условия испытания: Температура и влажность = 23 ± 5°C, отн. влажность не более 80% RH; Точность = ± (% от показаний + ед.младш.разряда). Примечание: Время отклика - это время, требуемое для достижения точности, указанной для сооответствующего диапазона.
Диапазон
Разрешение
Точность
Входное сопротивление
Максимальное входное напряжение
Измерение напряжения постоянного тока
600 мВ
0,1 мВ
0,09+2
10 МОм
1000 В постоянного тока1000 В переменного тока действующее
6 В
0,001 В
11 МОм
60 В
0,01 В
10 МОм
600 В
0,1 В
1000 В
1 В
0,15+2
NMRR (коэффициент подавления помех от сети питания): не менее 60 дБ для 50/60 Гц ± 0,1%CMRR (коэффициент ослабления синфазного сигнала): не менее 120 дБ для 50/60 Гц (Rs = 1k ). Время отклика: не более 1 секунды
Измерение напряжения переменного тока
Диапазон
Разрешение
Точность
Входное полное сопротивление
Максимальное входное напряжение
50/60 Гц
40 - 500 Гц
500 Гц - 1 кГц
Связь по переменному току, обнаружение RMS (действующее), пик фактор: 3/обнаружение среднего значения (синусоида)
600 мВ
0,1 мВ
0,5+ 5
1+5
1,5+5
10 МОм, < 200 пФ
1000 В постоянного тока1000 В переменного тока действующее
6 В
0,001 В
11 МОм, < 50 пФ
60 В
0,01 В
10 МОм, < 50 пФ
600 В
0,1 В
1000 В
1 В
–
Точность указана для 5...100% диапазона (для диапазона 1000 В - 200...1000 В, пик - не более 1500 В). Время отклика: не более 2 секунд.Дополнительная точность = ±(2% от показаний + 2% от полной шкалы), за исключением синусоидальной волны.CMRR (коэффициент ослабления синфазного сигнала): не менее 60 дБ для DC, 60 Гц (Rs = 1k ). 4 или меньше корректируются к 0.
Измерение постоянного тока
Диапазон
Разрешение
Точность
Падение напряжения
Максимальный входной ток
600 мкА
0,1 мкА
0,2+2
< 0,12 мВ/мкА
440 мА (защищ. предохранителем)
6000 мкА
1 мкА
60 мА
0,01 мА
< 3,3 мВ/мА
600 мА
0,1 мА
0,5+5
6 А
0,001 А
< 0,1 В/А
10 А (защищ. предохранителем)
10 А
0,01 А
Для диапазона 600 мА максимальный ток испытания - 440 мА. Время отклика: не более 1 секунды.
Измерение переменного тока
Диапазон
Разрешение
Точность
Падение напряжения
Максимальный входной ток
50/60 Гц
40 Гц - 1 кГц
Крест фактор обнаружения RMS: 3
600 мкА
0,1 мкА
0,75+5
1,5+5
< 0,12 мВ/мкА
440 мА (защищ. предохранителем)
6000 мкА
1 мкА
60 мА
0,01 мА
< 3,3 мВ/мА
600 мА
0,1 мА
6 А
0,001 А
< 0,1 В/А
10 А (защищ. предохранителем)
10 А
0,01 А
Точность указана для 5...100% диапазона (для диапазона 10 А - 2...10 А). Время отклика: не более 3 секунд.Дополнительная точность = ±(2% от показаний + 2% от полной шкалы), за исключением синусоидальной волны. 4 или меньше корректируются к 0.
Измерение сопротивления
Диапазон
Разрешение
Точность
Максимальный тестовый ток
Напряжение открытого контура
Защита от высокого напряжения
600 Ом
0,1 Ом
0,4+1*1
< 1,2 мА
< 3,5 В
1000 В действующее
6 кОм
0,001 кОм
< 110 мкА
< 1,3 B
60 кОм
0,01 кОм
< 13 мкА
600 кОм
0,1 кОм
< 1,3 мкА
6 МОм
0,001 МОм
0,5+1
<130 нА
60 МОм
0,01 МОм
1+2 (0-40 МОм)
2+2 (0-40 МОм)
*1: Точность после калибровки нуля для диапазонов 600 Ом...6 кОм.Время отклика: для 600 Ом...6 кОм - не более 2 секунд, для 6 МОм...60 МОм - не более 10 секунд.
Измерение частоты
Диапазон (автоподстройка)
Разрешение
Точность
Диапазон входного напряжения
Связь по переменному току, максимально эффективное отображение: 9999
10,00 - 99,99 Гц
0,01 Гц
0,02+1
0,2 - 600 В действующее
90,00 - 999,9 Гц
0,1 Гц
0,900 - 9,999 кГц
0,001 кГц
0,4 - 600 В действующее
9,00 - 99,99 кГц
0,01 кГц
0,8 - 600 В действующее
Емкость
Диапазон
Разрешение
Точность
Напряжение защиты входа
10 нФ
0,01 нФ
2+10*1
1000 В действующее
100 нФ
0,1 нФ
2+5
1 мкФ
0,001 мкФ
10 мкФ
0,01 мкФ
100 мкФ
0,1 мкФ
3+5
1000 мкФ
1 мкФ
*1: Для диапазона 10 нФ...1 мкФ точность после калибровки нуля.
Проверка диода
Диапазон
Разрешение
Точность
Ток испытания (Vf = 0,6 В)
Напряжение разомкнутой цепи
Напряжение защиты входа
2 В
0,001 В
1+2
Приблизительно 0,5 мA
< 3,5 В
1000 В действующее
Контроль непрерывности
Диапазон
Разрешение
Точность
Ток испытания (Vf = 0,6 В)
Напряжение разомкнутой цепи
Напряжение защиты входа
600
0,1
Зуммер при 50 + 30 Ом или меньше
Приблизительно 1,2 мA
< 3,5 В
1000 В действующее
Измерение температуры
Диапазон
Разрешение
Точность
Напряжение защиты входа
-50 - 600 °C
0,1 °C
2+2°C
1000 В действующее
Датчик температуры: термопара типа K (опция)
Общие характеристики
Параметр
Значение
Функции измерений
Напряжение постоянного тока (DC), напряжение переменного тока (AC), постоянный ток (DC), переменный ток (AC), сопротивление, частота, температура, емкость, проверка целостности, тестирование диодов.Для напряжения/тока AC, можно выбирать обнаружение RMS/MEAN.Включение/выключение низкочастотного фильтра
Дополнительные функции
Удержание данных/ автоматическое удержание / удержание диапазона удержание диапазона, максимум/минимум/средние значения, сопротивление, вычисление относительного и процентного значения, функция памяти, функция связи, память режима регистрации, автоматическое выключение питания, задняя подсветка
Дисплей
3,5-значный ЖКД, 7-сегментный;Цифровой дисплей: [6000] счетов;Линейный индикатор: 31-сегмент;Индикатор полярности: появляется при отрицательной полярности;Индикатор выхода за пределы диапазона: "OL";Индикатор разряженных батарей: появляется при минимальном рабочем напряжении (и ниже)
Скорость измерений
5 раз/с (Частота: 1 раз/с, Емкость: макс. 0,14 раз/с (1000 мкФ), Сопротивление: 2,5 раза/с, температура: 0.7 раз/с),Линейный индикатор: 25 раз/с (напряжение постоянного тока (DC), тестирование диода: 5 раз/с
Рабочая температура и влажность
От - 20 до 55°C; не выше 80% RH (без конденсации) от 40 до 55°C: не выше 70% RH
Температура и влажность для хранения
От - 30 до 70°C; не выше 70% RH (без конденсации)
Температурный коэффициент
Добавить погрешность 0,1/°C к базовой погрешности при температуре от - 10 до 18°C и от 28 до 55°C
Источник питания
Четыре сухих батареи AA (R6)
Срок действия батарей
Приблизительно 300 часов (для непрерывного измерения напряжения постоянного тока (DC) с помощью щелочных батарей
Выдерживаемое напряжение
6,88 кВ в течение 5 секунд (между входными клеммами и корпусом)
Размеры
Приблизительно 90 (ширина) х 192 (высота) х 49 (толщина) мм
Вес
Приблизительно 570 г (включая батареи)
Соответствие стандартам
Безопасности EN61010-1, EN61010-031, 1000V CAT#, 600V CAT$, уровень загрязнения 2, максимум 2000 м над уровнем моря EMC: EN61326-1 Класс B, EN55011 Класс B Группа 1
Комплект поставки TY530
№
Наименование
Количество
1
Мультиметр цифровой TY530
1
2
Набор испытательных проводов (98073)
1
3
Предохранитель (установленный) 440 мА/1000 В
1
4
Предохранитель (установленный) 10A/1000В
1
5
Элемент питания «АА» (R6)
4
6
Комплект технической документации
1
