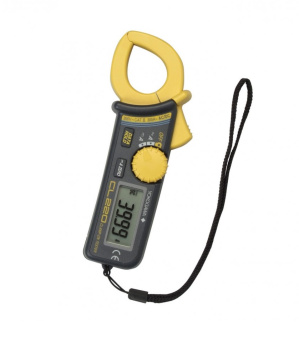

CL 220 Клещи электроизмерительные

Iпост./перем.:300 А/ 100 мА/ 1,5%; макс.диам.провода 24 мм.

Подробнее

Производитель: YOKOGAWA

Короткое название: CL 220

Цена по запросу

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Информация на сайте предоставлена в ознакомительных целях. Характеристики приборов, цены, наличие на складе, года изготовления уточняйте по телефонам у менеджеров.

Электроизмерительные приборы Клещи электроизмерительные

Описание
Характеристики
Комплектация

Описание
Описание токоизмерительных клещей CL220:

Токовые клещи серии CL позволяют измерять силу тока бесконтактным способом с высокой точностью, не прерывая подачу электроэнергии потребителям.

Особенности токоизмерительных клещей CL220:
- Индикация результатов измерений осуществляется на жидкокристаллическом дисплее, как в цифровом, так и графическом виде.
- Помимо своей основной функции по измерению тока эти приборы позволяют также измерять: напряжение переменного тока, напряжение постоянного тока, частоту.

Сводная таблица токоизмерительных клещей серии CL:

Параметр	CL120	CL130	CL135	CL150	CL155	CL220	CL235	CL250	CL255
Шкала цифровая	1999	1999	1999	3999	3999	3999	3999	3999	3999
Шкала линейная	-	-	-	-	-	-	-	-	-
Постоянный ток	-	-	-	-	-	●	●	●	●
Переменный ток	20/200 А;	200/600 А;	200/600 А;	400/2000 А;	400/2000 А;	40/300 А;	400/600 А;	400/2000 А;	400/2000 А;
	0,01 А; ±2 %;	0,1 А; ±1 %;	0,1 А; ±1,5 %;	0,1 А; ±1 %;	0,1 А; ±1 %;	0,01 А; ±1 %;	0,1 А; ±1,5 %;	0,1 А; ±1,5 %;	0,1 А; ±1,5 %;
	40 Гц…1 кГц	40 Гц…1 кГц	40 Гц…1 кГц	40 Гц…1 кГц	40 Гц…1 кГц	20 Гц…1 кГц	40 Гц…1 кГц	40 Гц…1 кГц	30 Гц…1 кГц
Постоянное напряжение	-	-	-	●	●	-	●	●	-
Переменное напряжение	-	●	●	●	●	-	●	●	-
Измерение среднеквадратных значений	-	-	●	-	●	-	-	-	-
Сопротивление	-	●	●	●	●	-	●	●	-
Частота	-	-	-	-	-	-	●	-	-
Температура	-	-	-	-	-	-	-	-	-
Прозвон цепи	-	●	●	●	●	-	●	●	-
Запоминание пиковых значений	-	-	-	●	●	-	●	●	-
Запись результатов измерений	●	●	●	●	●	●	●	●	●
Выбор предела измерений	Ручн.	Ручн.	Ручн.	Авт./Ручн.	Авт./Ручн.	Авт.	Авт.	Авт./Ручн.	Авт.
Аналоговый выход	-	-	-	●	●	-	-	●	●
Вывод форм сигналов на монитор	-	-	-	-	-	-	-	-	-
Выключатель фильтра	-	-	-	-	-	-	-	-	-
Размер провода, мм	ø24	ø30	ø30	ø54	ø54	ø24	ø33	ø55	ø55
Источник питания	Батарея	Батарея	Батарея	Батарея	Батарея	Батарея	Батарея	Батарея	Батарея
Рабочий диапазон температур	0…40°C	-10…50°C	-10…50°C	0…40°C	0…40°C	0…40°C	0…40°C	0…40°C	0…40°C

Технические характеристики токоизмерительных клещей CL220:

Измеряемая величина	Верхние пределы поддиапазонов измерений	Разрешение	Пределы допускаемой погрешности измерений в диапазоне частот
			Постоянный ток	от 50 до 60 Гц	от 40 до 1000 Гц
Наряжение постоянного / переменного тока	40 А	0,01 А	± (0,01 I + 0,04 А )	± (0,01 I + 0,04 А )	от 20 до 1000 Гц
	300 А ( от 20 до 200 А )	0,1 А	± (0,015 I + 0,4 А )	± (0,015 I + 0,4 А )	± (0,025 I + 0,04 А )
	300 А ( от 200 до 300 А )	1 А	± (0,03 I)	± (0,035 I)	± (0,025 I + 0,4 А )
					± (0,04 I)
Рабочие условия эксплуатации:
- Температура окружающего воздуха , ° С			от 0 до 40
- Относительная влажность при температуре 40° С ,			до 85
Напряжение питания , В			3
Габаритные размеры мм , не более			147 х 59 x 25
Измерительный диаметр , мм , не более			24
Масса , кг , не более			0,1

№	Наименование	Количество
1	Клещи токоизмерительные CL220	1
2	Руководство по эксплуатации	1
3	Методика поверки	1
