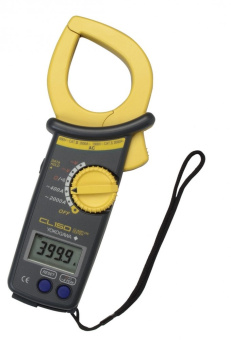

CL 150 Клещи электроизмерительные
Iперем.:2000 А/ 1 А/ 1%; Uпост.:1000 В/ 1 В/ 1%; Uперем.:750 В/ 1 В/ 1 %; сопр:400 кОм/ 100 Ом/ 1,5 %; прозвон цепи; удержание пикового значения; выход на самописец; макс.диам. пров. 54мм
Производитель: YOKOGAWA
Короткое название: CL 150
- Описание
- Характеристики
- Комплектация
-
Описание
Описание токоизмерительных клещей CL150:
Токовые клещи серии CL позволяют измерять силу тока бесконтактным способом с высокой точностью, не прерывая подачу электроэнергии потребителям.
Особенности токоизмерительных клещей CL150:
- Индикация результатов измерений осуществляется на жидкокристаллическом дисплее, как в цифровом, так и графическом виде.
- Помимо своей основной функции по измерению тока эти приборы позволяют также измерять: напряжение переменного тока, напряжение постоянного тока, частоту.
Сводная таблица токоизмерительных клещей серии CL:
Параметр
CL120
CL130
CL135
CL150
CL155
CL220
CL235
CL250
Шкала цифровая
1999
1999
1999
3999
3999
3999
3999
3999
Шкала линейная
-
-
-
-
-
-
-
-
Постоянный ток
-
-
-
-
-
●
●
●
Переменный ток
20/200 А;
200/600 А;
200/600 А;
400/2000 А;
400/2000 А;
40/300 А;
400/600 А;
400/2000 А;
0,01 А; ±2 %;
0,1 А; ±1 %;
0,1 А; ±1,5 %;
0,1 А; ±1 %;
0,1 А; ±1 %;
0,01 А; ±1 %;
0,1 А; ±1,5 %;
0,1 А; ±1,5 %;
40 Гц…1 кГц
40 Гц…1 кГц
40 Гц…1 кГц
40 Гц…1 кГц
40 Гц…1 кГц
20 Гц…1 кГц
40 Гц…1 кГц
40 Гц…1 кГц
Постоянное напряжение
-
-
-
●
●
-
●
●
Переменное напряжение
-
●
●
●
●
-
●
●
Измерение среднеквадратных значений
-
-
●
-
●
-
-
-
Сопротивление
-
●
●
●
●
-
●
●
Частота
-
-
-
-
-
-
●
-
Температура
-
-
-
-
-
-
-
-
Прозвон цепи
-
●
●
●
●
-
●
●
Запоминание пиковых значений
-
-
-
●
●
-
●
●
Запись результатов измерений
●
●
●
●
●
●
●
●
Выбор предела измерений
Ручн.
Ручн.
Ручн.
Авт./Ручн.
Авт./Ручн.
Авт.
Авт.
Авт./Ручн.
Аналоговый выход
-
-
-
●
●
-
-
●
Вывод форм сигналов на монитор
-
-
-
-
-
-
-
-
Выключатель фильтра
-
-
-
-
-
-
-
-
Размер провода, мм
ø24
ø30
ø30
ø54
ø54
ø24
ø33
ø55
Источник питания
Батарея
Батарея
Батарея
Батарея
Батарея
Батарея
Батарея
Батарея
Рабочий диапазон температур
0…40°C
-10…50°C
-10…50°C
0…40°C
0…40°C
0…40°C
0…40°C
0…40°C
Технические характеристики токоизмерительных клещей CL150:
Измеряемая величина
Верхние пределы поддиапазонов измерений
Разрешение
Пределы допускаемой погрешности измерений в диапазоне частот
Постоянный ток
от 50 до 60 Гц
от 40 до 1000 Гц
Наряжение постоянного / переменного тока
40 В
0,01 В
± (0,01 U + 0,02 В )
± (0,01 U + 0,02 В )
± (0,015 U + 0,03 В )
400 В
0,1 В
± (0,01 U + 0,2 В )
± (0,01 U + 0,2 В )
± (0,015 U + 0,3 В )
1000 В / 750 В
1 В
± (0,01 U + 2 В )
± (0,01 U + 2 В )
± (0,015 U + 3 В )
Сила переменного тока
400 А
0,1 А
-
± (0,01 I + 0,3 А )
± (0,02 I + 0,3 А )
2000 А ( от 0 до 1500 А )
1 А
± (0,01 I + 3 А )
± (0,03 I + 3 А )
2000 А ( от 1500 до 2000 А )
1 А
± 0,03 I
-
Примечания
U – измеренное значение напряжения , В ;
I – измеренное значение силы тока , А ;
* Погрешность измерений силы переменного тока для частот свыше 440 Гц установлена по данным фирмы - изготовителя
Рабочие условия эксплуатации:
- Температура окружающего воздуха , ° С
от 0 до 40
- Относительная влажность при температуре 40° С ,
до 85
Напряжение питания , В
3
Габаритные размеры мм , не более
247 х 105 x 49
Измерительный диаметр , мм , не более
54
Масса , кг , не более
0,47
№
Наименование
Количество
1
Клещи токоизмерительные CL150
1
2
Руководство по эксплуатации
1
3
Методика поверки
1
