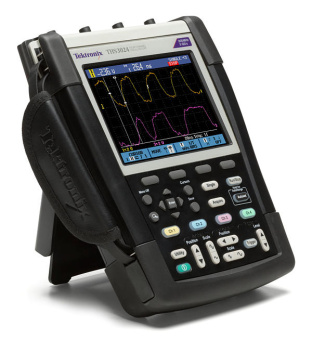

THS3014 - осциллограф портативный

Осциллограф цифровой: 100 МГц; 4 изолированных канала; макс. дискретизация 2,5 Гвыб/с (1,25 Гвыб/с - на канал); макс. глубина записи: 10 К , 30 К в режиме самописца; вертикал. развертка 2 мВ/дел…100 В/дел; коэф. развертки 5 нс/дел….4 с/дел; запуск: фронт, импульс, событие, видео, прогресс.развертка; математ. и БПФ; курсорные и автоизмерения (21 тип); самописец и регистратор TrendPlot; дисплей 15,3 см, ЖК, цвет. 320х240; интерфейсы: USB-host, USB-device; Li-Ion аккумулятор; размеры 265 х 190 х 70 мм; вес 2,2 кг

Подробнее

Производитель: TEKTRONIX

Номер в реестре: 56713-14

Короткое название: THS3014

Альтернативное название: THS3014

Цена поверки: 0 руб.

Цена по запросу

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Информация на сайте предоставлена в ознакомительных целях. Характеристики приборов, цены, наличие на складе, года изготовления уточняйте по телефонам у менеджеров.

Радиоизмерительные приборы Осциллографы - цифровые осциллографы, аналоговые осциллографы Переносные осциллографы (скопметры)

Описание
Характеристики
Комплектация

Описание

Новая серия приборов Tektronix серии THS3000 сочетает в себе высочайшие стандарты безопасности, прочную переносную конструкцию и профессиональные характеристики настольных осциллографов. Будучи разработанными для специалистов по обслуживанию производства, осциллографы Tektronix серии THS3000 приспособлены к эксплуатации в суровых производственных условиях и могут применяться для тестирования самых различных классов оборудования — от микроэлектроники до силовых электронных цепей.

Основные технические характеристики THS3014:

Параметр	Значение
Параметры вертикальной системы
Количество каналов	4 изолированных
Полоса пропускания	100 МГц
Время нарастания	3,5 нс
Ограничение полосы пропускания	20 кГц, 20 МГц
Связь по входу	AC, DC
Входной импеданс	1 МОм±1, 14 пФ±2 пФ
Коэффициент вертикального отклонения	2 мВ/дел…100 В/дел
Вертикальное разрешение	8 бит
Погрешность усиления постоянного напряжения	±2,1
Максимальное входное напряжение (1 МОм)	300 Вскз CATIII между сигнальными и опорными контактами входного BNC разъема 300 Вскз CATIII между наконечником пробника и землей прибора (стандартный пробник THP0301, 10:1)
Плавающий потенциал	1000 Вскз CATII / 600 Вскз CATIII между опорным контактом BNC-разъема и землей прибора
Горизонтальная система
Максимальная частота дискретизации	2,5 Гвыб/с (1,25 Гвыб/с — на канал)
Максимальная глубина записи	10 К ; 30 К в режиме самописца ( 4 мс …2 мин/с)
Коэффициент развертки	5 нс/дел….4 с/дел
Погрешность горизонтальной развертки	±100 ppm + 0.04 дел
Система синхронизации
Источник запуска	каналы 1,2,3,4
Режимы запуска	авто, нормальный, одиночный
Тип связи	DC, ФВЧ, шумоподавление
Уровень запуска	± 4 деления
Тип запуска	по фронту: нарастание, спад по длительности: от 50 нс по событию: от 2 до 99 по видео: по всем строкам или по номеру строки, по четным, нечетным или всем полям NTSC, PAL, PAL Plus, SECAM сигналов с прогрессивной разверткой: 14 кГц…65 кГц
Режимы сбора данных
Обычный режим	сэмплирование
Пиковый детектор	8 нс на развертках 5 мкс/дел…120 с/дел
Усреднение	2, 4, 8, 64 выборки
Самописец	на развертках медленнее или равной 4 мс/дел
Регистратор данных	100 кадров во внутреннюю память или USB
Сравнение с опорными осциллограммами	4
Измерения
Курсорные измерения	время, частота (1/T), Вольт, Ватт, время нарастания/спада
Автоматические измерения	21 тип, с одновременным показом 4-х на экране V DC, V ACскз, V AC+DC, VPeak Max, VPeak Min, Peak to Peak, A DC, A AC, A AC+DC, частота, время нарастания (используя курсоры), время спада (используя курсоры), фаза (между 2-мя входами), длительность положительного импульса, длительность отрицательного импульса, коэф.заполнения положительного импульса, коэф.заполнения отрицательного импульса, dBV, dBm на 50 и 600
TrendPlot™ запись и графическое отображение	4 автоматических измерения.
Математические операции
Сложение, вычитание, умножение, БПФ
БПФ: окна — прямоугольное, Хамминг, Хэннинг, плоское.
Шкала — линейная, логарифмическая
Дисплей
Тип	ЖК, цветной
Размер	6 дюймов (15,3 см)
Разрешение	320х240
Формат	YT или XY
Сохранение
4 опорные осциллограммы
30 осциллограмм во внутреннюю память
10 записей во внутреннюю память со 100 кадрами воспроизведения
запись в режиме самописца и TrendPlot™
9 BMP изображений во внутреннюю память, 256 BMP изображений на USB носитель
Входы/выходы
USB-host
USB-device
Компенсация пробников амплитуда 1, 225 Вп-п/частота 500 Гц
Питание
Батарея Li-Ion	10,8 В; перезаряжаемая
Время работы от батареи	7 часов
Время заряда батареи	5 часов
Питание сети	напряжение 100 В…240 В AC±10 частота 50 Гц…60 Гц
Массо-габаритные характеристики
Размеры	265 х 190 х 70 мм
Вес	2,2 кг (с батареей

Комплект поставки THS3014:

№	Наименование	Количество
1.	Осциллограф портативный THS3014	1
2.	Пассивный пробник THP0301-Y/B/M/G 300 MHz 10X	4
3.	Литий-ионный аккумулятор	1
4.	Ремешок на руку (прикреплен к прибору)	1
5.	Плечевой ремень	1
6.	Кабель USB-A — Mini USB-B	1
7.	Руководство по эксплуатации на CD диске	1
8.	Сетевой адаптер с кабелем питания	1
9.	Программное обеспечение OpenChoice®	1
10.	Сертификат о калибровке
