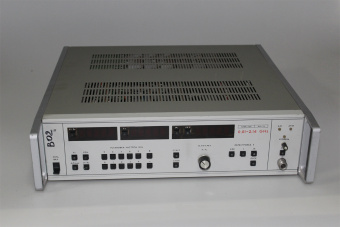

Блок генератора качающейся частоты Я2Р-74

Напряжение питающей сети - 220В±4,4В;



Относительная влажность - 65%±15%;



Окружающая температура - 293К±5К (20ºС±5ºС);



Диапазон рабочих частот прибора блок генератора качающейся частоты Я2Р-74 - 0,01ГГц-2,14ГГц;



Максимальная полоса качания частоты не менее рабочего диапазона частот, минимальная полоса качания не более 0,5 от максимальной-частоты рабочего диапазона частот;



Пределы допускаемого значения погрешности отсчета и установки частоты-не более ±3кГц в диапазоне частот 0,01ГГц-0,6ГГц и ±0,5% от текущей частоты - свыше 0,6ГГц;



В приборе блок генератора качающейся частоты Я2Р-74 обеспечиваются следующие режимы перестройки и установки частоты:

1) периодический о периодом перестройки 0,08с и 1с;

2) однократный с периодом перестройки 10с;

3) ручной (РПЧ);

4) с наборного поля;

5) ручного качания частоты;



Нестабильность частоты в режиме (4) за 15-минутныйинтервал времени по истечении 15 минут после перестройки частоты прибора блок генератора качающейся частоты Я2Р-74 - 1∙10^-2в диапазоне частот 0,01ГГц-0,3ГГц, с улучшением не менее, чем до 2,5∙10^-4в диапазоне частот 1,0ГГц-2,14ГГц;



Ширина спектра в режиме (4) на уровне минус 10дБ амплитуды сигнала несущей частот не превышает 1МГц;



Уровень стабилизированной в полном рабочем диапазоне частот выходной мощности прибора блок генератора качающейся частоты Я2Р-74 на согласованную нагрузку в режиме АРМ, при работе от внутреннего преобразователя сигнала ошибки - не менее 10мВт (среднее значение) с неравномерностью относительно среднего значения не более ±1,2дБ;



Регулировка уровня стабилизированной выходной мощности ГКЧ н менее 15 дБ относительно максимального стабилизированного уровня.



Погрешность системы АРМ относительно частотной характеристики внешнего преобразователя сигнала ошибки не более ±0,45дБ;



КСВН выхода прибора блок генератора качающейся частоты Я2Р-74 в режиме АРМ от собственного преобразователя сигнала ошибки - не более 1,5;



ГКЧ обеспечиваются следующие режимы работы:

1) непрерывная генерация;

2) внутренняя амплитудная модуляция меандром частотой 100кГц;

3) внешняя частотная модуляция сигналами частотой 0,1кГц-250кГц;



Глубина внутренней амплитудной модуляции не менее 15дБ;



Остаточная ЧМ в режиме (4) на выходе прибора блок генератора качающейся частоты Я2Р-74 но превышает 1МГц;



Уровень гармонических составляющих на выходе ГКЧ неболее:

1) минус 25дБ в диапазоне частот 0,01ГГц-2,14ГГц и 8,15ГГц-18,00ГГц;

2) минус 36дБ в диапазоне частот 2,0ГГц-8,3ГГц;



Электрическая изоляция между цепями сетевого питания и корпусомприбора блок генератора качающейся частоты Я2Р-74 выдерживает без пробоя испытательное напряжение 1,5кВ синусоидальной формы частотой 50Гц в нормальных условиях и 0,9кВ при повышенной влажности;

Электрическое сопротивление между контактом защитного заземления и корпусом ГКЧ - не более 0,5 Ом;



Электрическое сопротивление изоляции между цепями сетевого питания и корпусомприбора блок генератора качающейся частоты Я2Р-74 не менее:

1) в нормальных условиях 20 МОм;

2) при повышенной температуре окружающего воздуха 5 МОм;

3) при повышенной влажности окружающего воздуха 1 МОм;



Напряжение индустриальных радиопомех, создаваемых прибором блок генератора качающейся частоты Я2Р-74, не превышает:

- 80дБ на частоте от 0,15МГц до 1МГц;

- 70дБ на частота от 1МГц до 5МГц;

- 60дБ на частоте от 5МГц до 30МГц;



ГКЧ обеспечивает свои характеристики по истечении времени установления рабочего режима, равного 15 минутам;



Прибор блок Я2Р-74 генератора качающейся частоты допускает непрерывную работу в рабочих условиях в течение времени не менее 16 часов при сохранении своих технических характеристик;

Примечание. Время непрерывной работы не включает в себя время установления рабочего режима ГКЧ;



Прибор блок генератора качающейся частоты Я2Р-74 сохраняет свои технические характеристики при питании его от сети переменного тока напряжением 220В±32В частотой 50Гц;

Мощность, потребляемая ГКЧ от сети питания при номинальном напряжении - не превышает 160В∙А;



Уровень сверхвысокочастотных (СВЧ), излученийдаваемых ГКЧ - не более 1∙10^-9Вт/см²на расстоянии 1м от ГКЧ;



Прибор блок генератора качающейся частоты Я2Р-74 обеспечивает интерфейсные функции в соответствии с таблицей 1;



Таблица 1 Интерфейсные функции прибора блок генератора качающейся частоты Я2Р-74





Программирование по частоте выходного сигнала;



Наработка на отказ прибора блок генератора качающейся частоты Я2Р-74 должна быть не менее 7500 часов;



Среднее время ремонта не более 10 часов;



Вероятность отсутствия скрытых отказов не менее 0,9 за межповерочный интервал 18 месяцев при среднем коэффициенте использования 0,23;



Масса одного прибора блок генератора качающейся частоты Я2Р-74 должна быть не более 16кг;

Габаритные размеры - 133x475x488 мм.
