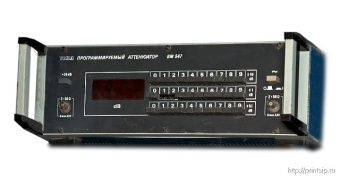

Программируемый аттенюатор ВМ 547

Назначение аттенюатора ВМ 547

Аттенюатор предназначен для установки определенного изменения входной чувствительности приемников или уровня выходного сигнала генераторов. Внутреннее оснащение прибора дает возможность его использование в рамках ИИС.

Программируемый аттенюатор ВМ 547 — это прибор цельнометаллической конструкции, удойный для переноски и собранный на полупроводных деталях и газоразрядных цифровых индиквторах, для цифровой индикации величины установленного затухания. Аттенюатор предназначен для использования в измерительной технике, где он работает для установки определенного изменения входной чувствительности приемников или уровня выходного сигнала генератора. Конструктивное и схемное решение прибора даёт возможность ручного и дистанционного управления, которое, главным образом, расширяет область применения в автоматических измерительных системах.

Основные технические характеристики прибора ВМ-547:

Диапазон частот: 0-100 МГц

Диапазон затухания: 0- 119,9 дБ

Вносимое затухание в положении 0 дБ при оконечном номинальном сопротивлении аттенюатора:

0 МГц    . .  .   <  0.1 дБ

20 МГц   . .  .   < 0.3 дБ

100 МГц  . .  .  < 0.5 дБ

Установка по  скачкам 10 дБ, 1 дБ, 0,1 дБ

Точность: ±(0.1 ±0.01 А) дБ; А (дБ)

Время прохождения сигнала в положении 0 дБ < 7 нс

Изменение времени прохождения сигнала: ≤0.5 нс/звено
Сопротивление: 50 Ом
КСВ: менее 1,2

Допустимое входное напряжение: 3,5 В

Время переключения менее 60 мс

Управление:

• ручное
• дистанционное (ИИС)
