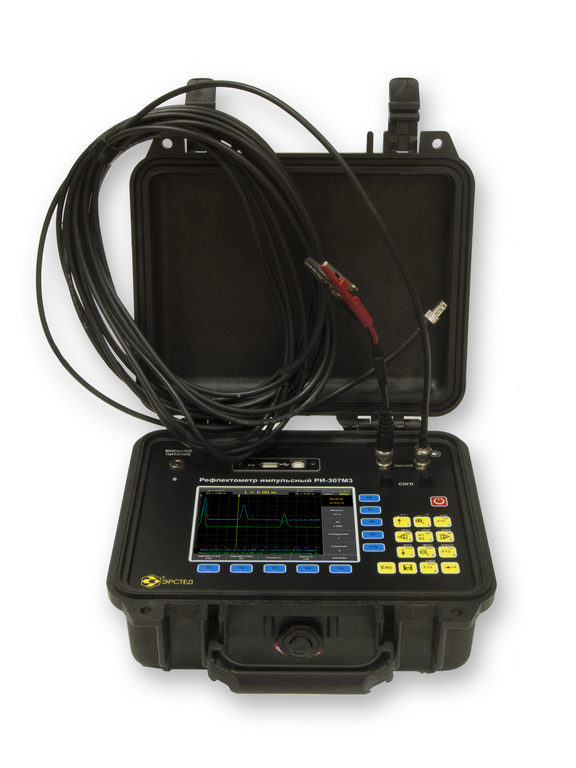

Рефлектометр РИ-307М3 "Стриж"

• обрыв;
• низкоомные дефекты (менее 1 кОм);
• короткое замыкание;
• дефектная пайка;
• неисправный усилитель;
• наличие и место установки ответвителей;
• замокшие участки или участки с повышенной влажностью;

Особенности РИ-307М3

Прибор РИ-307М3 является глубокой модернизацией стандартного рефлектометра РИ-307 в части как аппаратного, так и программного обеспечения: инструментальная погрешность – 3 см (при КУ=1.499) — за счет увеличения эффективной частоты дискретизации до 3.2 ГГц в 4 раза поднята разрешающая способность по сравнению с РИ-307; введены два дополнительных «коротких» диапазона 15 м и 30 м для повышения эффективности измерений в ближней зоне;

обновленная функция Лупы позволяет получать разрешение рефлектограммы 3 см на любом диапазоне по дальности от 15 м до 32 км, кроме того для более удобного просмотра отдельных участков предусмотрен горизонтальный «цифровой зум»;

улучшенная детализация рефлектограмм — переработка приемного тракта позволила расширить полосу пропускания; появилась функция прокрутки окна лупы в пределах диапазона;

появилась возможность сравнивать рефлектограммы снятые для разных диапазонов по дальности;

введена функция «Снимок экрана» позволяющая мгновенно сделать снимок текущего экрана прибора сохранить его в виде файла в формате JPG c указанием даты и времени. Снимки впоследствии могут быть записаны на внешний накопитель одновременно с файлами рефлектограмм и прочитаны любым графическим или текстовым редактором, что может быть полезно при составлении отчетов;

прибор оснащен функцией оценки волнового сопротивления линии с точностью около 5;

функция построения «кривых тревоги» (конфигурация «Теплосети») для удобства выявления значимых дефектов в системах ОДК;

cохранение положения курсоров при записи рефлектограммы в память; новая программа для работы с рефлектограммами на ПК;

цветной TFT дисплей 5.7 дюйма с разрешением 640×480 пикселей и широким углом обзора для удобной работы и наглядного представления результатов измерений. Опционально прибор может быть оснащен дисплеем повышенной яркости (900 кД) с антибликовым покрытием для комфортной работы в прямом солнечном свете; прямое управление измерительными параметрами позволяет быстро и наглядно управлять параметрами измерения без лишних затрат времени на переключения между меню; двухкурсорная измерительная система позволяет измерять расстояния между любыми двумя точками трассы — прибор индицирует расстояние до первого и второго курсора, а также расстояние между ними; автоматическое запоминание параметров измерения — при выключении прибора (кнопкой выключения или по таймеру автоотключения) параметры измерения запоминаются в энергонезависимой памяти, так что после повторного включения Вам не придется устанавливать измерительные параметры заново.

Измерительные характеристики оптимизированные для CATV и СОДК теплосетей

Диапазоны по дальности оптимизированы для измерений CATV и СОДК — от 15 м до 32 км; Минимальная дискретность рефлектограммы — 3 см при КУ=1.5; Широкий диапазон рабочих длительностей зондирующего импульса от 10 нс до 50 мкс позволяет оператору выбрать оптимальное соотношение разрешения прибора и перекрываемого затухания. На коротких участках с небольшим затуханием лучше использовать короткие зондирующие импульсы для обеспечения наилучшего разрешения; На длинных трассах с большим затуханием для обеспечения максимальной дальности необходимо устанавливать большую длительность зондирующего импульса; Коэффициент усиления и полоса пропускания прибора оптимизированы для нужд сетей CATV и СОДК; Цифровое осреднение 1…128 реализаций позволяет эффективно подавлять асинхронные помехи и шумы; Два параллельных физических канала позволяют выявлять различия линий в реальном режиме времени не прибегая к сохранению рефлектограммы в память.

Хранение результатов измерений и интерфейс c компьютером

Большой объем энергонезависимой памяти для хранения библиотеки рефлектограмм и таблицы коэффициентов укорочения; прибор позволяет сохранить в энергонезависимой памяти до 200 именованных и датированных рефлектограмм с высоким разрешением (до 8000 точек на рефлектограмму), что позволяет детально изучать результаты измерений и отслеживать их динамику за длительный период времени; в приборе предусмотрена встроенная пополняемая таблица коэффициентов укорочения функция «Снимок экрана» позволяющая мгновенно сделать снимок текущего экрана прибора сохранить его в виде файла в формате JPG c указанием даты и времени; снимки записываются на внешний накопитель одновременно с файлами рефлектограмм и могут быть прочитаны любым графическим или текстовым редактором, что может быть полезно при составлении отчетов; USB-порт для быстрого и удобного обмена данными с ПК — прибор оснащен USB-портом для записи/чтения рефлектограмм и таблицы коэффициентов укорочения на внешний USB-накопитель Расширяемая функциональность встроенного ПО — легкое и безопасное обновление встроенного ПО Эксплуатация в жёстких полевых условиях Ударопрочный, герметичный корпус Пылевлагозащищенная клавиатура Широкий диапазон рабочих температур —20°C…+40°C Мощный LiIon аккумулятор позволяет длительное время обходиться без подзарядки — время непрерывной работы от аккумулятора не менее 8 часов, а функция автоотключения не допустит разряда прибора во время простоя Скоростное зарядное устройство позволяет оперативно подзарядить прибор за несколько минут, обеспечивая при этом достаточное для проведения измерений время работы Небольшие габариты 70х246х124 мм и вес не более 2,5 кг

Технические характеристики РИ-307М3
