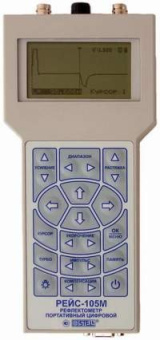

РЕЙС-105М1 Портативный цифровой рефлектометр

Назначение РЕЙС-105М1
Портативный цифровой рефлектометр РЕЙС-105М1 заменяет прибор РЕЙС-105М, является модернизацией прибора РЕЙС-105Р и относится к новому поколению импульсных рефлектометров, разработанных для широкого применения в практике поиска повреждений и диагностики силовых кабельных линий, линий связи, электропередачи, контроля и управления всех типов. Заменяет многие импульсные рефлектометры, в том числе широко известные измерители неоднородностей линий Р5-10, Р5-13 и Р5-17.

РЕЙС-105М1 — это мощный импульсный рефлектометр, предназначенный для обнаружения и определения расстояния до места повреждения в линиях. В коммунальном хозяйстве применяется при монтаже и эксплуатации труб теплотрасс с пенополиуретановой изоляцией.

Метод рефлектометрии
Прибор РЕЙС-105М1 работает по методу импульсной рефлектометрии (локационный метод).
С прибора в линию посылается короткий зондирующий импульс, который распространяется по линии со скоростью, близкой к скорости света. Встречая в линии неоднородности (муфты, ответвления, нарушения изоляции и т.п.) импульс частично отражается назад, а частично проходит дальше. Если линия оборвана или короткозамкнута, то импульс отражается полностью.
По времени задержки отраженного импульса относительно зондирующего по экрану прибора можно определить расстояние до места повреждения или неоднородности. По форме отраженного импульса можно определить вид повреждения (обрыв, короткое замыкание и т.д.).

Прибор РЕЙС-105М1 позволяет:

Убедиться в отсутствии обрыва или короткого замыкания в линии.
Обнаружить наличие в линии места повреждения или неоднородности (муфты, подключения к линии и др.).
Определить характер повреждения (обрыв, короткое замыкание и др.).
Измерить расстояние до места повреждения или неоднородности.
Измерить длину линии, в том числе длину кабеля на барабане или в бухте.
Измерить расстояние до места повреждения в проложенной под землей (в коробе и т.п.) линии неизвестного типа, если имеется отрезок такой же линии с известной длиной.
Определить расстояние до места перепутывания жил в кабеле.
Оценить величину волнового сопротивления линии.
Записать и хранить измереную информацию в памяти прибора. Выполнить паспортизацию линии.
Передать информацию в компьютер и считать из компьютера

Области применения
Эксплуатация и прокладка кабельных линий всех типов в связи, энергетике и т. п.
Эксплуатация нефтепроводов и газопроводов, угледобывающая промышленность.
Эксплуатация горэлектротранспорта и железнодорожного транспорта, ТЭЦ, ГЭС, АЭС, ГРЭС.
Гражданская и военная авиация, речной и морской флот и транспорт, эксплуатация портов, аэродромов и космодромов, судостроение и самолетостроение.
Кабельные и воздушные системы электропередачи, телекоммуникаций и связи промышленных предприятий, учреждений, жилищных массивов.
Кабельное телевидение и компьютерные сети.
Монтаж и эксплуатация тепловых сетей с предварительно-изолированными трубами на основе пенополиуретановой изоляции.
Производство и торговля кабелями.

РЕЙС-105М1 — это рефлектометр с лучшими для данного класса параметрами и широкими функциональными возможностями.
Использование последних достижений науки и техники позволили специалистам получить в этом приборе оптимальное соотношение наилучших характеристик рефлектометров:
прямое управление всеми основными параметрами
большой диапазон измеряемых расстояний: от единиц сантиметров до 25 километров;
низкая погрешность измерения — не более 0,2 %;
высокая разрешающая способность — не хуже 2 сантиметров;
реализация и улучшение всех функций больших рефлектометров
большая внутренняя энергонезависимая память (более 200 рефлектограмм);
связь с компьютером по интерфейсу RS-232; мощная программа обработки информации на компьютере;
встроенная таблица коэффициентов укорочения с возможностью ее пополнения в процессе работы;
простота и удобство пользования, малые габариты и вес (0,7 кг);
автономное питание, питание от промышленной и от бортовой сети, низкое энергопотребление

Преимущества рефлектометра РЕЙС-105М1 по сравнению с РЕЙС-105Р:

Прямое управление основными параметрами

Прямое управление всеми основными параметрами прибора – это пожелание многих пользователей цифровыми рефлектометрами при измерениях на линиях.
До сих пор прямое управление параметрами из отечественных приборов было возможно только у наших старых широко известных аналоговых рефлектометров Р5-10 и Р5-13. Каждый параметр в этих приборах изменялся конкретной ручкой или переключателем, причем все они были подписаны.

В новом рефлектометре РЕЙС-105М1 идея прямого управления основными параметрами рефлектометра реализована на современном уровне — на основе герметичной клавиатуры с тактильным эффектом.

Все основные параметры рефлектометра выведены на клавиатуру и подписаны.

Теперь для изменения необходимого параметра не нужно вызывать меню или переключать какие-либо клавиши для управления выбранным параметром. Любой основной параметр можно изменить сразу.
При нажатии на кнопку изменения какого-либо параметра прибор автоматически вызывает отображение величины этого параметра на экране.

За счет прямого управления основными параметрами новый рефлектометр РЕЙС-105М1 позволяет выполнить все основные измерения на линиях в несколько раз быстрее, чем другими цифровыми рефлектометрами.

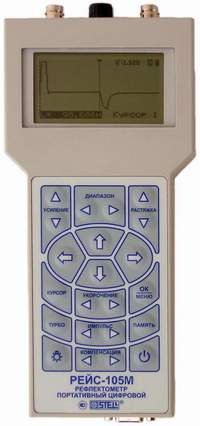

Удобное размещение кнопок и новый дизайн клавиатуры

Удобное размещение кнопок и новый дизайн клавиатуры рефлектометра РЕЙС-105М1 делает прибор более удобным в работе и обеспечивает современный внешний вид.
Управление подсветкой экрана и мощным импульсом с клавиатуры

Включение подсветки экрана и мощного зондирующего импульса в новом приборе РЕЙС-105М1 производится напрямую с клавиатуры.
Введение режима быстрой записи в память

В приборе РЕЙС-105М1 кнопка ПАМЯТЬ размещена на передней панели и введен новый режим быстрой записи в память. В этом режиме оператору не нужно вводить имя рефлектограммы, оно присваисается автоматически. Режим быстрой записи особенно удобен при измерениях с записью в память большого количества рефлектограмм.
Повышение герметичности прибора

Переключение режимов входов (Общий или Раздельный) в приборе РЕЙС-105М1 также можно выполнить с клавиатуры. Теперь в корпусе прибора РЕЙС-105М1 (по сравнению с РЕЙС-105Р) нет отверстий, нарушающих герметичность прибора.
Улучшение измерений за счет импульса компенсации

В рефлектометре РЕЙС-105М1 к зондирующему импульсу добавлен импульс компенсации. Необходимость импульса компенсации доказана многолетней эксплуатацией наших старых приборов Р5-10. Такой импульс имеется и в приборе РЕЙС-205. Импульс компенсации прежде всего необходим при измерениях протяженных линий с большим затуханием.
Сохранение положения ручки "ВЫХОДНОЕ СОПРОТИВЛЕНИЕ" в памяти

При сохранении рефлектограммы в памяти прибора РЕЙС-105М1 имеется возможность одновременно записать в память положение ручки "ВЫХ СОПР". Такая возможность позволяет более точно сравнить рефлектограмму линии с рефлектограммой из памяти.
Введение отдельной защиты второго входа

В приборе РЕЙС-105М1 введена отдельная защита второго входа рефлектометра.
Теперь оба входа рефлектометра совершенно равноценны.
Введение индикации уровня заряда аккумулятора
Включение в комплект поставки программы РЕЙД-6

В комплект поставки прибора РЕЙС-105М1 включена программа "РЕЙД-7" обработки рефлектограмм на компьютере, имеющая большие возможности.
Новый корпус блока питания-зарядки

Блок питания-зарядки прибора РЕЙС-105М1 теперь выпускается в специальном импортном корпусе.
Прежняя цена
Цена прибора РЕЙС-105М1 осталась той же, как и у РЕЙС-105М.

Достоинства рефлектометров группы РЕЙС-105

Могут заменить многие импульсные приборы для определения мест повреждения в кабельных линиях: Р5-1А, Р5-5, Р5-8, Р5-9, Р5-10, Р5-13, Р5-17, все другие рефлектометры производства России и многие приборы фирмы Seba Dynatronic (Германия), фирмы Hagenuk (Германия), фирмы Bicotest (Англия), фирмы Tektronix (США), фирмы Riser Bond (США), фирмы Metrohm (Англия).
Позволяют измерять длину линии, подключенной к выходу, расстояние до места обрыва, короткого замыкания, утечки или продольного сопротивления
Упрощают определение нарушения изоляции и наличия повреждения в линии
Обеспечивают возможность измерения коэффициента укорочения линии
Впервые обеспечивают возможность записи коэффициентов укорочений во встроенную память
Позволяют запоминать большое количества рефлектограмм во встроенной памяти позволяют обойтись при измерениях в полевых условиях без компьютера
Обмен информацией и программное управление от компьютера по интерфейсу RS-232.

Программное управление процессом измерений
Считывание рефлектограмм, управление всеми параметрами, обработка, запоминание информации и отстройка от помех производится встроенным вычислительным устройством под управлением специальной операционной системы.
Все основные параметры и функции выбираются и устанавливаются непосредственно с клавиатуры прибора.
Все меню и текстовые сообщения могут выдаваться как на русском (по умолчанию), так и на английском языках.

Автоматическое / ручное управление длительностью зондирующего сигнала
В приборе РЕЙС-105М возможны два режима управления длительностью зондирующего импульса: автоматический и фиксированный.

Автоматический режим управления устанавливается при включении питания. При этом длительность автоматически изменяется пропорционально диапазону расстояний.
При фиксированном режиме (режим ручного управления) длительность зондирующего импульса не изменяется при переключении диапазона.
Ручное управление длительностью позволяет оператору установить длительность импульса, оптимальную для измеряемой линии и получить максимальную разрешающую способность для конкретного измеряемого расстояния.

Наличие импульса компенсации
При включении импульса компенсации зондирующий сигнал становится сложным и состоит из двух частей: зондирующего импульса и импульса компенсации.

Импульс компенсации нецелесообразно использовать при малых длинах измеряемых линий. Поэтому в приборе его можно включить при установленном диапазоне измерения расстояний более 800 метров. Импульс компенсации позволяет: во-первых, при работе на больших усилениях снизить влияние искажение рефлектограммы (влияние “лыжи”) после зондирующего импульса, во-вторых, при измерениях удаленных неоднородностей или повреждений получить максимальную разрешающую способность за счет уменьшения “расползания” длительностей отраженных импульсов.

Индикация уровня заряда аккумулятора
В приборе РЕЙС-105М1 имеется возможность контроля уровень заряда аккумулятора, что особенно важно при подготовке к работе в полевых условиях.

Основные характеристики РЕЙС-105М1:

Комплект поставки рейс-105 м1
