Мост переменного тока Р5026

Производитель: Украина

Измерение емкости и тангенса угла диэлектрических потерь.

Подробнее

Производитель: Украина

Номер в реестре: Да

Короткое название: Р5026

Цена с хранения: 76700 руб.

Цена поверки: 6000 руб.

Цена по запросу

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Информация на сайте предоставлена в ознакомительных целях. Характеристики приборов, цены, наличие на складе, года изготовления уточняйте по телефонам у менеджеров.

Электроизмерительные приборы Мосты, потенциометры

Описание
Характеристики
Документация

Описание

Мост переменного тока Р5026 предназначен для измерений емкости и тангенса угла диэлектрических потерь по "прямой" (оба вывода измеряемого объекта изолированы от "земли") и "перевернутой" (один из выводов измеряемого объекта соединен с "землей") схемам измерений при частоте питающей сети 50Гц.

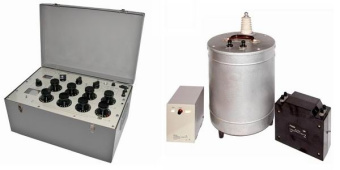

Мост Р5026 состоит из следующих составных частей:

мост переменного тока Р5026М (основной блок);
конденсатор воздушный образцовый Р5023;
устройство защитного потенциала Ф5122.
блок конденсаторов Р5069

Основные технические характеристики Р5026

Диапазоны измерений емкости (Сх), тангенса угла диэлектрических потерь (tg x), пределы допускаемого значения основной погрешности при измерении емкости и тангенса угла диэлектрических потерь в зависимости от диапазона рабочих напряжений, состава, схемы измерений, а также диапазон рабочих температур указаны в в таблицах 1 и 2.

Таблица 1

Диапазон измерений			Предел допускаемого значения основной погрешности измерений		Диапазон рабочих напряжений, кВ	Схема и состав измерений	Диапазон рабочих температур, ^oС
С_х, пФ		tg x	Сх, %	tg x
10-1000		1·10^-4-0,1	±2,5/V	±((0,05·tg x')/V + (10·10^-4)/V))	2-5	"Прямая" Р5026М Р5023 Ф5122	+10...+35
			±0,5	±((0,01·tg x') + 2·10^-4)	5-10
100-1,1·10⁴		1·10^-4-1,0	±1,2/V	±((0,015·tg х')/V + (3·10^-4)/V))	1-3
			±0,4	±((0,005·tg х') + 1·10^-4)	3-10
1,1·10⁴-1,1·10⁵	1,1·10⁴-2·10⁴		±1,2/V	±((0,015·tg х')/V + (3·10^-4)/V))	1-3
			±0,4	±((0,005·tg х') + 1·10^-4)	3-10
	2,1·10⁴-1,1·10⁵		±1,2/V	±((0,015·tg х')/V + (3·10^-4)/V))	1-3
			±0,4	±((0,005·tg х') + 1·10^-4)	3-5
1,1·10⁵-10⁶		5·10^-4-1,0	±3/V	±((0,075·tg х')/V + (6·10^-4)/V))	1-3
			±1	±((0,025·tg х') + 2·10^-4)	3-5

tg х' — значение измеренного тангенса угла диэлектрических потерь;
V — числовое значение рабочего напряжения в киловольтах. Таблица 2
Диапазон измерений Предел допускаемого значения основной погрешности измерений Диапазон рабочих напряжений, кВ Схема и состав измерений Диапазон рабочих температур, ^oС С_х, пФ tg x Сх, % tg x 100-1,1·10⁴ 5·10^-3-1,0 ±2 ±(0,05·tg х' + 3·10^-3) 1-10 "Прямая", "Перевернутая", Р5026М, Р5023 +10...+40 1,1·10⁴-1,1·10⁵ 1,1·10⁵-1·10⁶ 5,5·10⁵ — 5·10⁶ 5·10^-3-5,0 ±5 ±(0,1·tg х' + 5·10^-3) 0,5-1 650 — 2·10⁵ 5·10^-3-0,1 ±2 ±(0,05·tg х' + 2·10^-3) 0,05-0,1 "Прямая", Р5026М +10...+35 6500 — 2·10⁶ 5·10^-3-1,0 2·10⁶ — 5·10⁷ 5·10⁷ — 5·10⁸ ±(0,05·tg х' + 5·10^-3) Составная часть моста Потребляемая мощность, V·A Габаритные размеры, мм Масса, кг Р5026М 12 540 х 380 х 280 18 Р5023 — диаметр —315, высота — 565 18 Ф5122 10 120 х 190 х 195 2,5

Таблица 2

Диапазон измерений		Предел допускаемого значения основной погрешности измерений		Диапазон рабочих напряжений, кВ	Схема и состав измерений	Диапазон рабочих температур, ^oС
С_х, пФ	tg x	Сх, %	tg x
100-1,1·10⁴	5·10^-3-1,0	±2	±(0,05·tg х' + 3·10^-3)	1-10	"Прямая", "Перевернутая", Р5026М, Р5023	+10...+40
1,1·10⁴-1,1·10⁵
1,1·10⁵-1·10⁶
5,5·10⁵ — 5·10⁶	5·10^-3-5,0	±5	±(0,1·tg х' + 5·10^-3)	0,5-1
650 — 2·10⁵	5·10^-3-0,1	±2	±(0,05·tg х' + 2·10^-3)	0,05-0,1	"Прямая", Р5026М	+10...+35
6500 — 2·10⁶	5·10^-3-1,0
2·10⁶ — 5·10⁷
5·10⁷ — 5·10⁸			±(0,05·tg х' + 5·10^-3)

Составная часть моста	Потребляемая мощность, V·A	Габаритные размеры, мм	Масса, кг
Р5026М	12	540 х 380 х 280	18
Р5023	-	диаметр —315, высота — 565	18
Ф5122	10	120 х 190 х 195	2,5

Таблица характеристик
Паспорт Р5026
